密封方式：外卡式
密封范圍：11.8mm-20mm
產品分類：異形管密封測試接頭
產品描述：G70R-P系列密封測試接頭，將G70R系列與G70P系列所特有的特性相結合，將它們的優點都做···

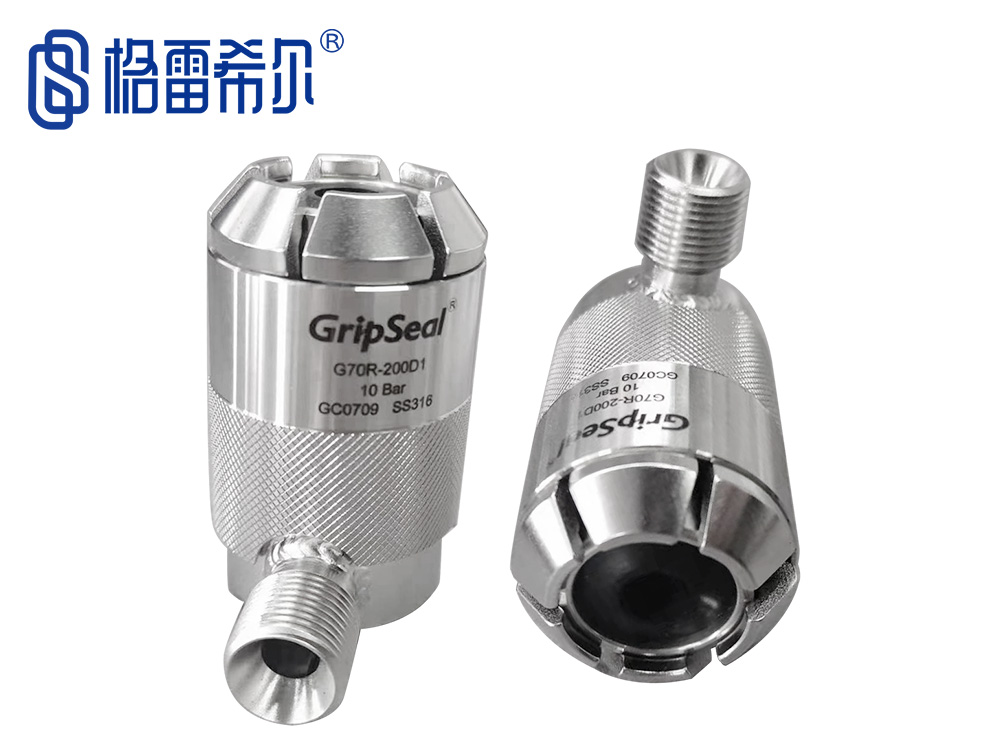

G70R-P系列密封測試接頭是一款將G70R系列與G70P系列相結合的產品，因此也將它們的優點都做了相互融合處理，也就是說G70R-P系列即繼承了G70R系列的L型短小外形，也繼承了G70P系列的無損傷連接特性，并根據市場應用做了一部分標準品以供客戶選擇，并能根據實際需求，為各類異型管件提供專業的非標定制解決方案。
密封連接方案
Sealed Connection Scheme
|

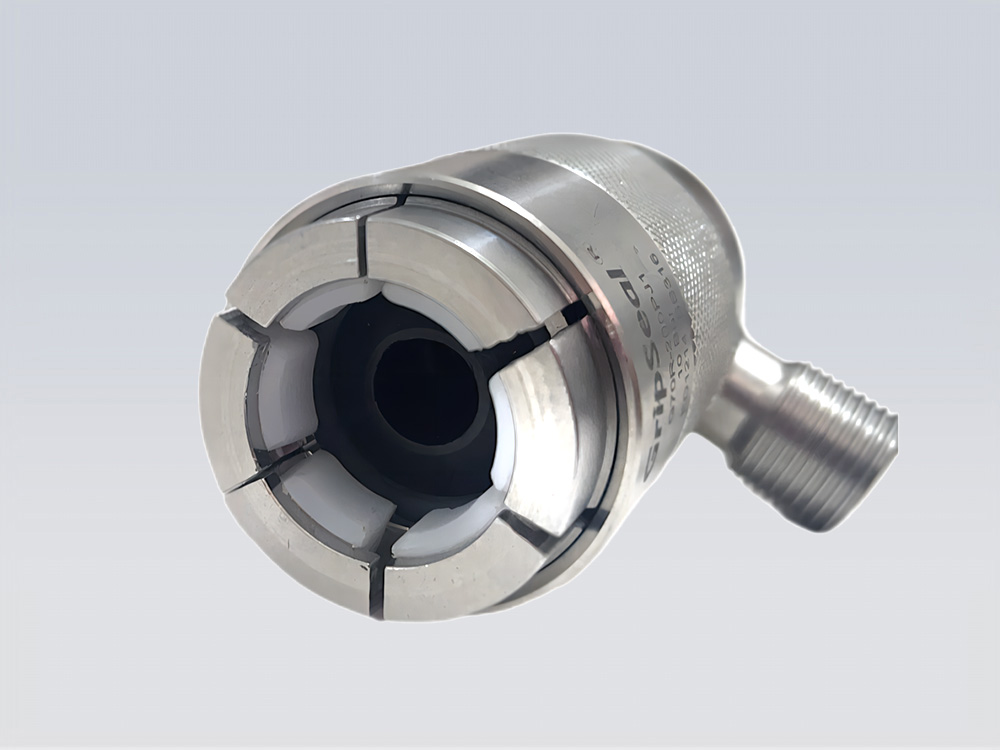

& 高分子塑料鎖緊卡爪實現無損連接 |

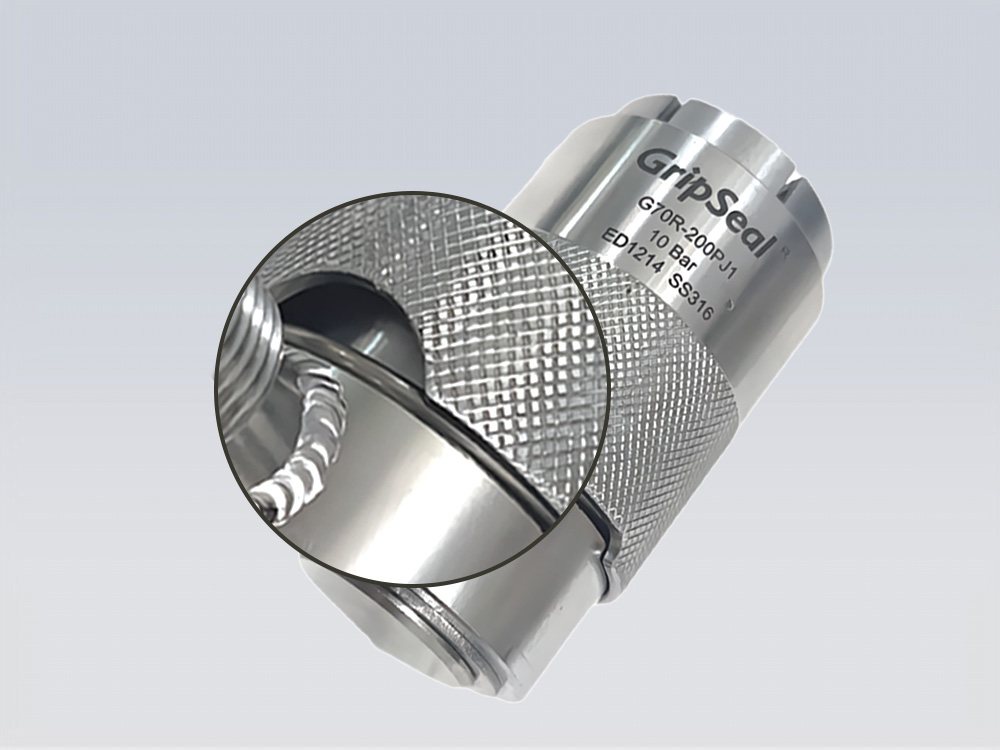

| & 安全防脫鎖止功能連接穩固，保障安全生產 | |
| & 滑套式操作符合人體操作直覺 | |
| & 超短尺寸適用于空間受限場合 | |
| & 開模錐形端面密封圈，密封好、壽命長 |

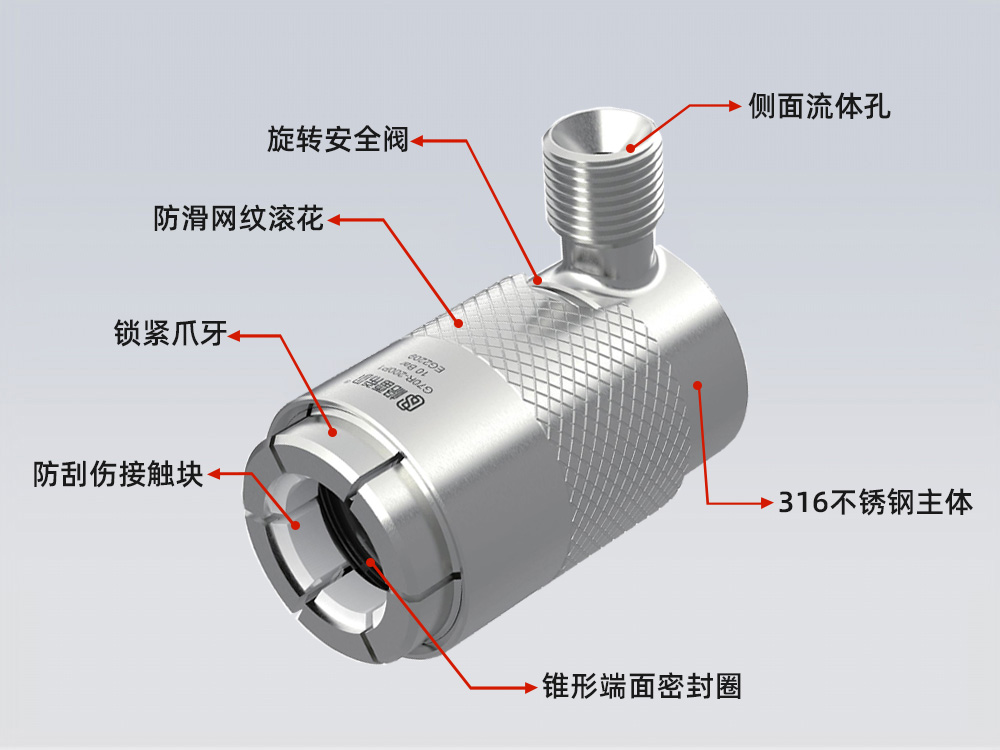

產品特點
Product Features
|
|
|
|
|
|

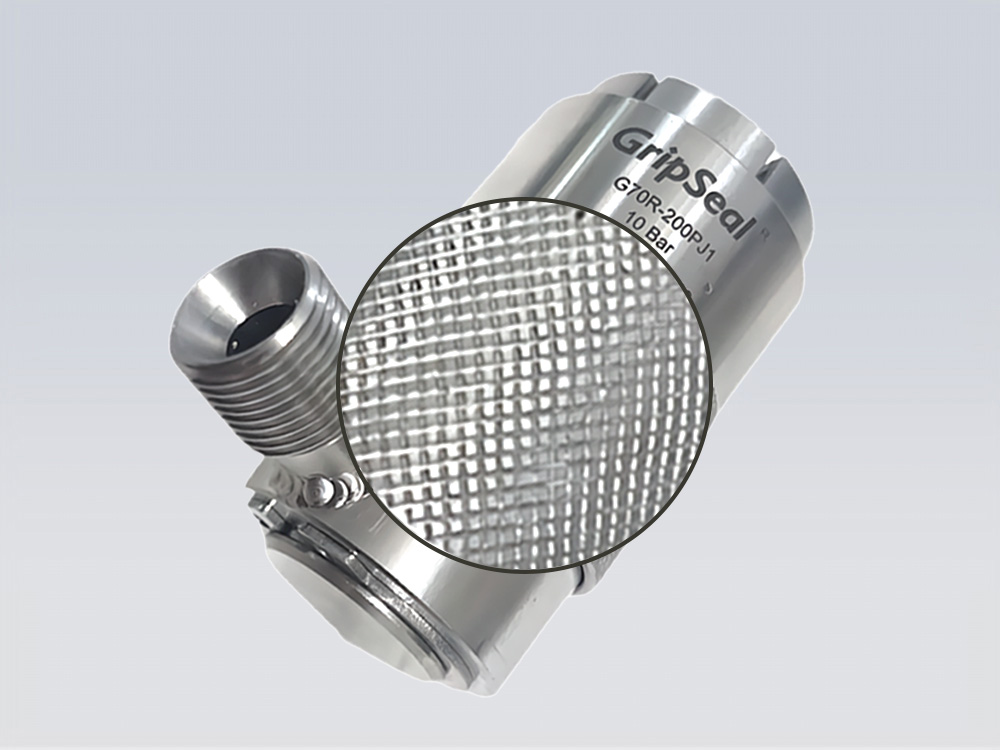

| 高分子塑料鎖緊卡爪實現無損連接且承壓高 | 側面G3/8流體孔符合國內標準，相關配件易得 | L型結構的超短尺寸適用于狹小空間的操作 | 旋轉式安全防脫鎖止功能保障生產安全 | 防滑網紋滾花增加手持摩擦力便于操作 |
規格與參數
Specifications and Parameters
| & 操作壓力：從真空到10Bar |
|
| & 密封范圍：11.8mm-20mm | |
| & 流量接口：G3/8螺紋孔 | |
| & 主體材料：SS316不銹鋼 | |
| & 主密封圈：氯丁橡膠/丁腈橡膠/硅橡膠 | |
| & 內密封圈：丁腈橡膠/三元乙丙 | |
| & 操作溫度：-20℃至120℃ |

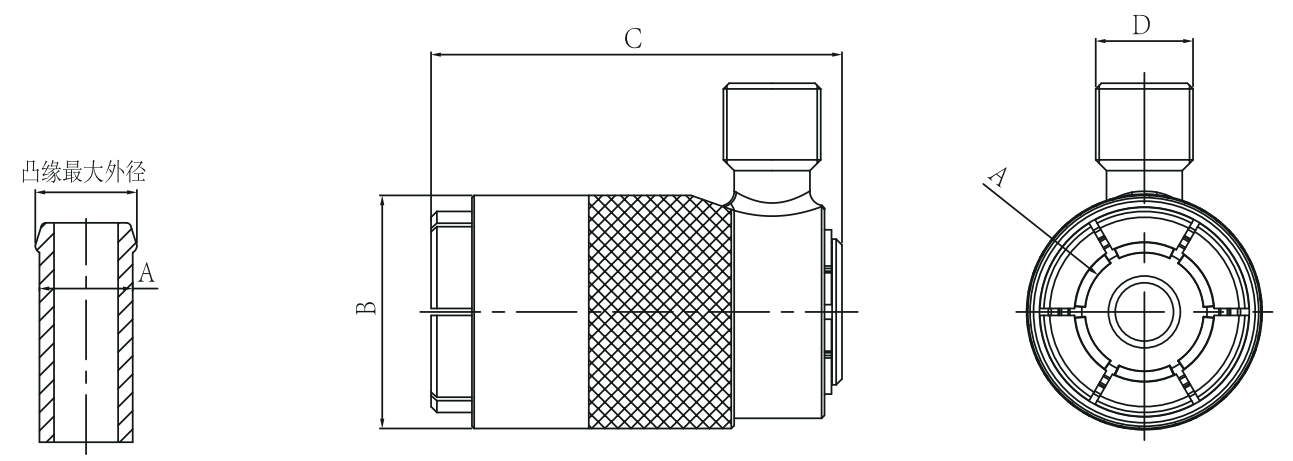

規格型號表
Specification and Model Table
| 產品型號 | 主體編號 | 密封尺寸A | 尺寸B | 尺寸C | 流體螺紋孔D | 規格 | 密封圈材質 | 密封圈型號 |
| G70R-J118P | 3R | 11.8 |
30.6 |
68 |
G3/8 | 10Bar/316不銹鋼 |
丁腈橡膠 |
SG70RJ118P |
| G70R-J158P |
4R |
15.8 |
35.6 |
73 |
SG70RJ158P | |||
|
G70R-160P |
16.0 |
氯丁橡膠 |
SG70R160P | |||||
| G70R-190P |
5R |
19.0 |
40.6 |
71 |
SG70R190P | |||
| G70R-200P1 |
20.0 |
SG70R200P1 |
格雷希爾G70R-P系列密封測試接頭，其流體螺紋孔有其他規格，如G1/2內螺紋、G3/8外螺紋、平口、寶塔頭等，都可以根據實際需求為您定制，解決您的各種測試需求。
