產品分類：C9M對接模塊
產品描述：格雷希爾的C9M信號針對接模塊的插針從1.6mm針到6mm針不等，滿足各種大小的電流；插孔都···

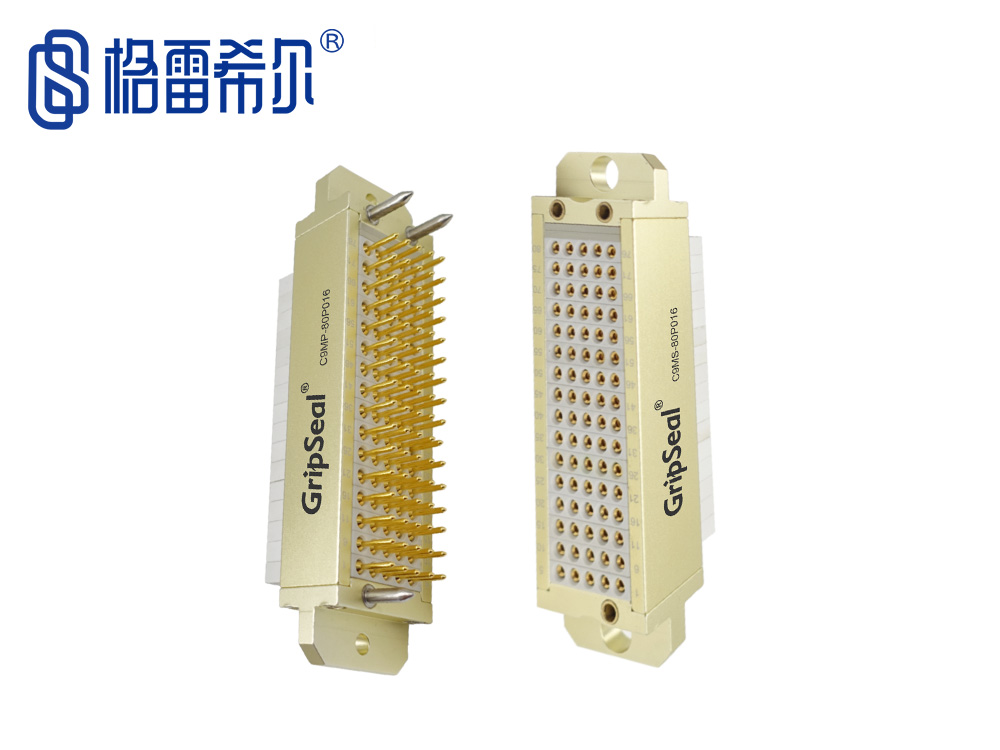

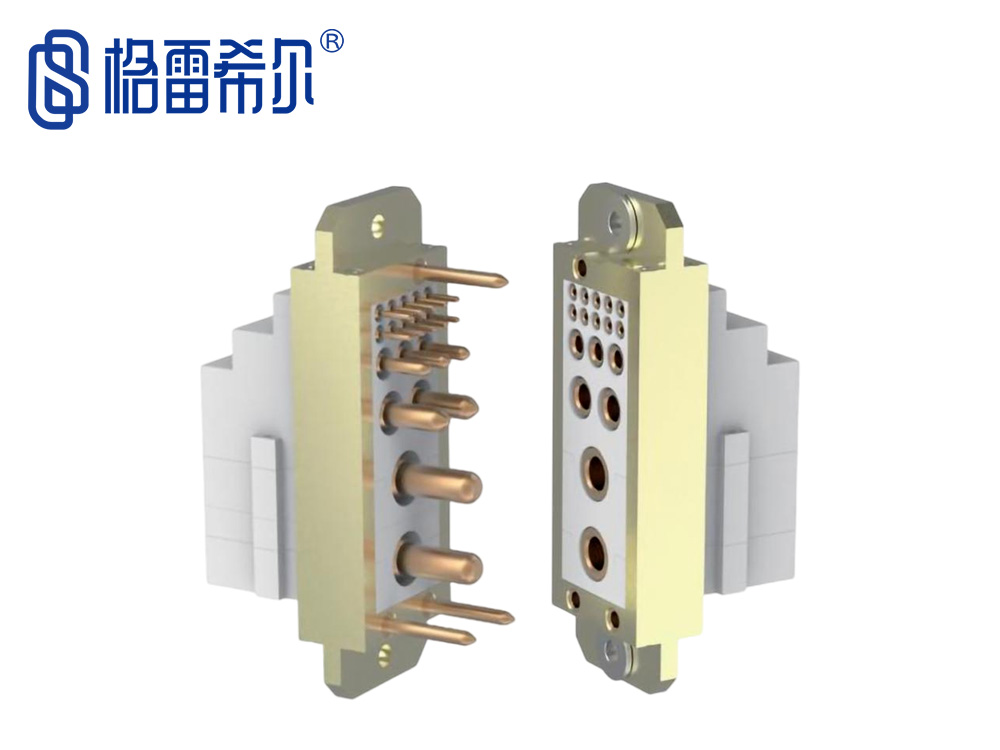

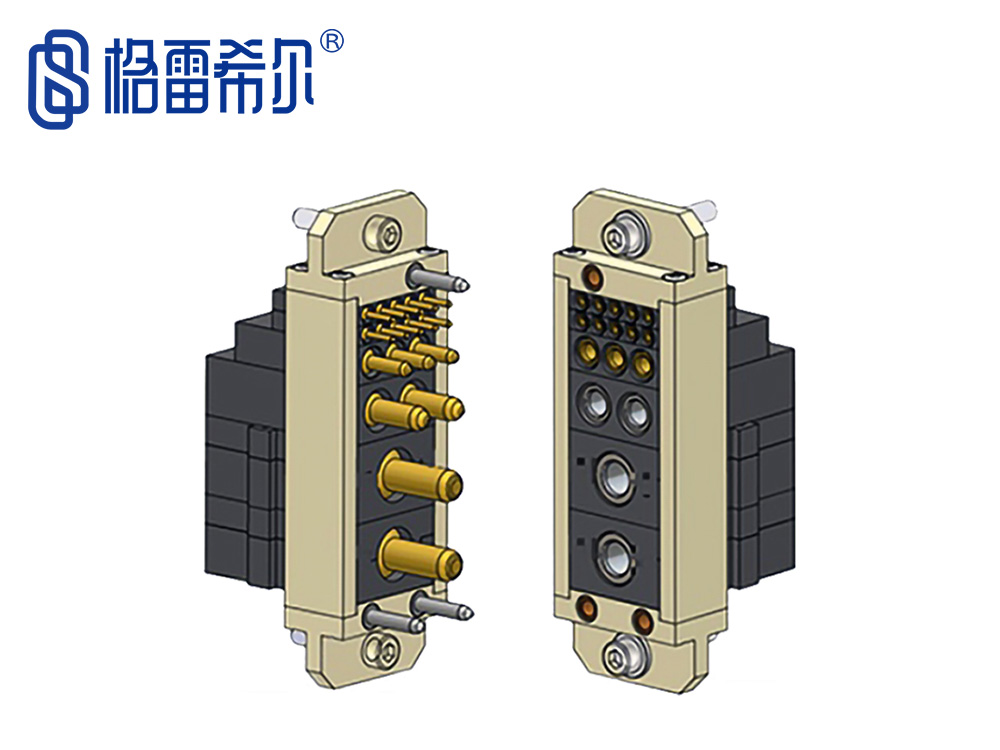

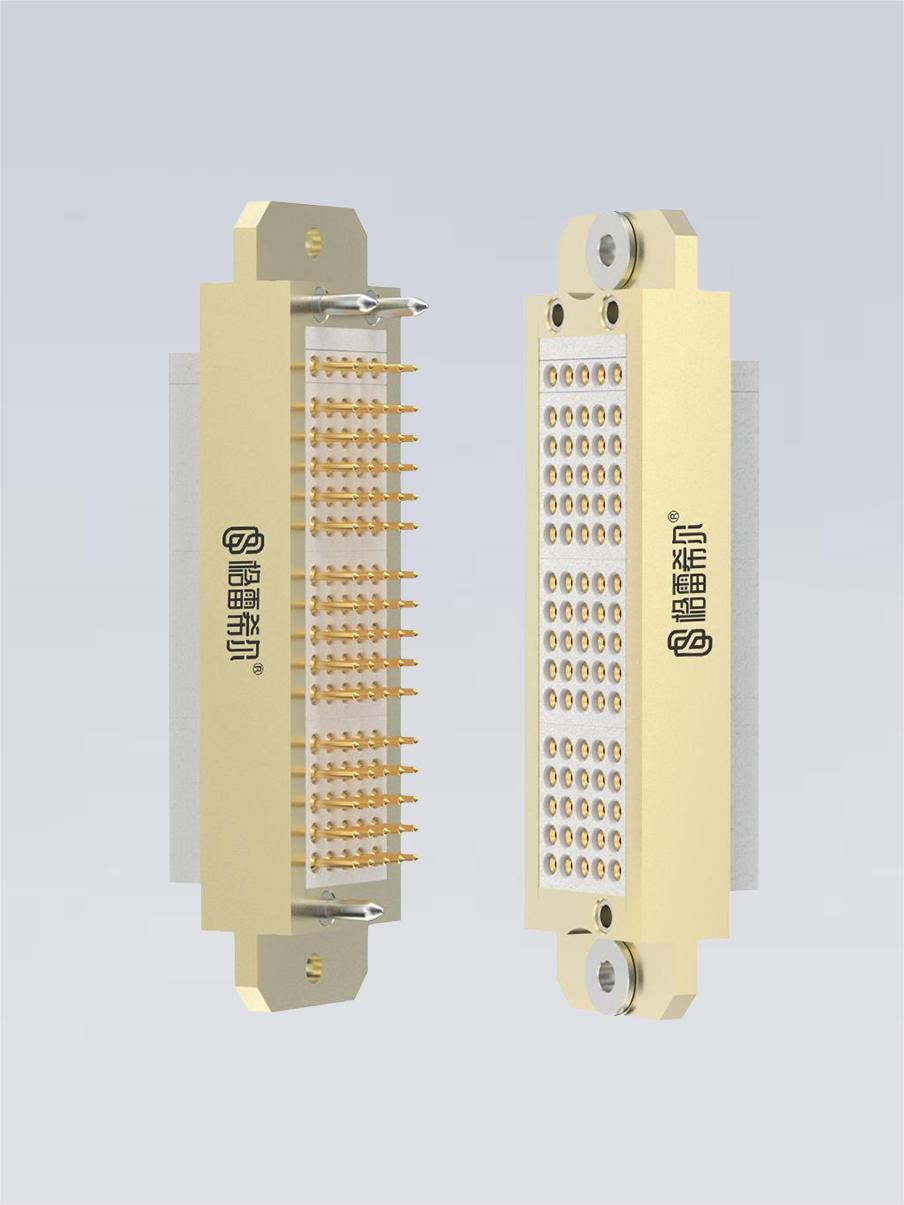

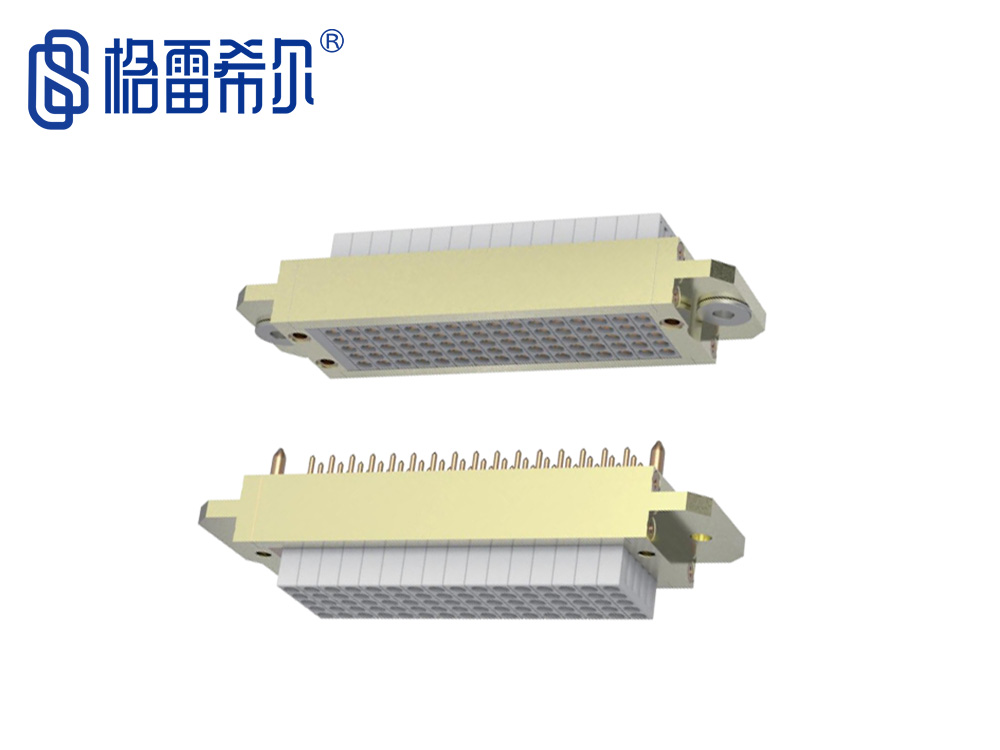

格雷希爾的C9M信號針對接模塊的插針從1.6mm針到6mm針不等，滿足各種大小的電流；插孔都是采用特殊定制的航空級別線簧插孔，滿足長壽命，高可靠性的要求。C9M對接模塊整體通常由C9F框、C9X子模塊、C9Z插針、C9K插孔等部件構成，完成電信號或是氣體的自動對接，是C9對接板的非常核心的部件。而高插拔壽命是我們的關鍵述這些插針和插孔都是高插拔壽命設計，實驗室測試壽命超過10萬次。
產品特點
Product features
| & C9F框、C9X子模塊、C9Z插針、C9K插孔等部件組合構成 |
| & 插針從1.6mm到6mm不等 | |
| & 主要應用于信號接口的封堵與連接 | |
| & 10萬次插拔次數，使用壽命長 | |
| & 可以滿足15mm-30mm對接板厚度 | |
| & 模塊化設計可自由組合出多種規格，滿足不同的應用場景 | |
| & 插針/插孔的外層都經過鍍金或鍍銀處理，導電性能更好 |

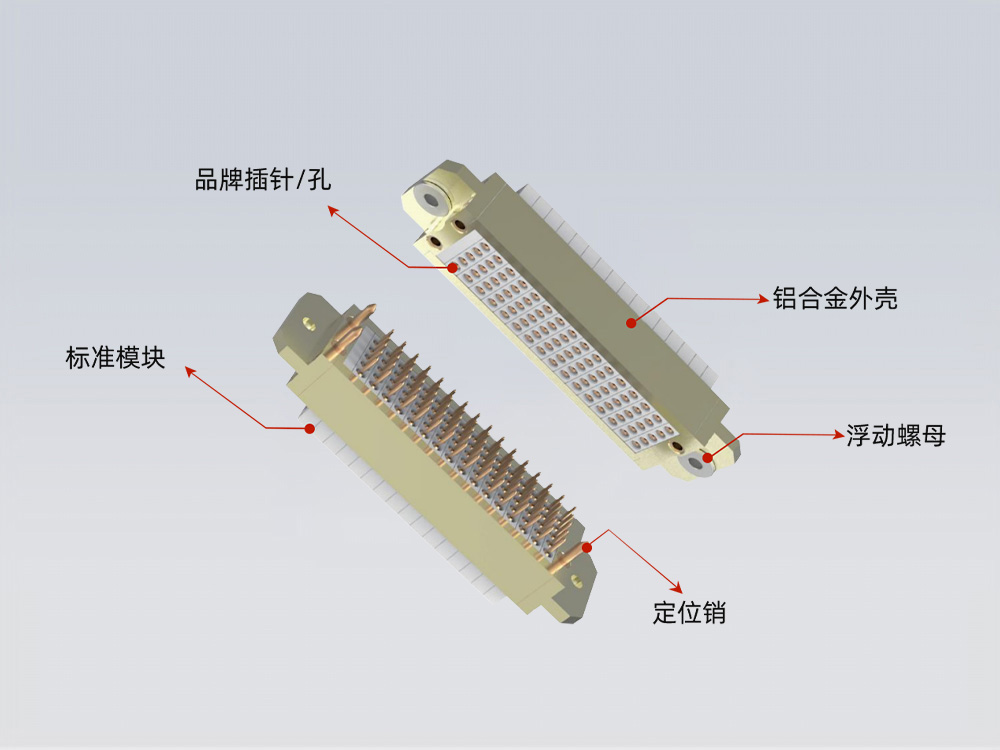

核心組件
Core components
|
|
|

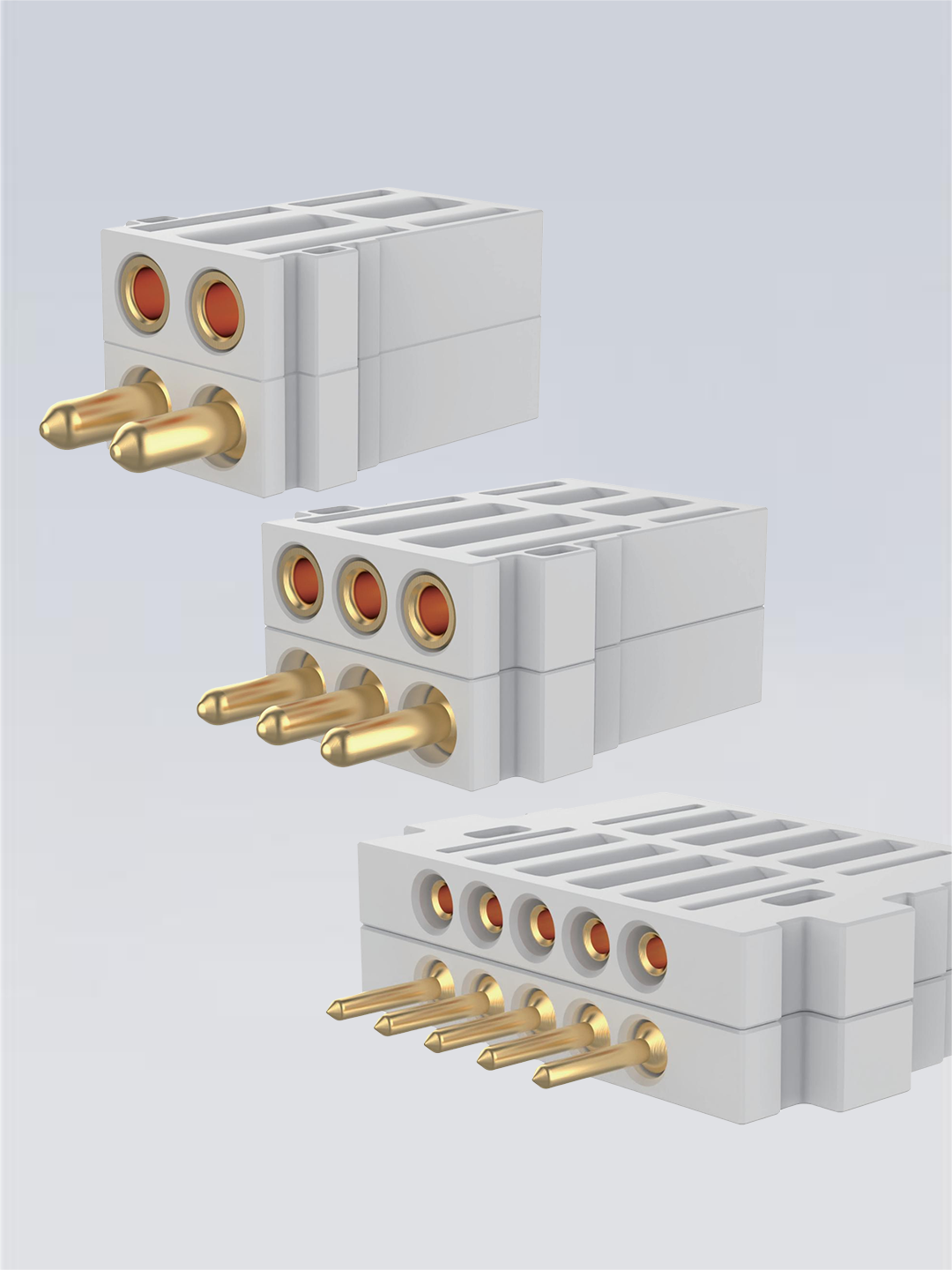

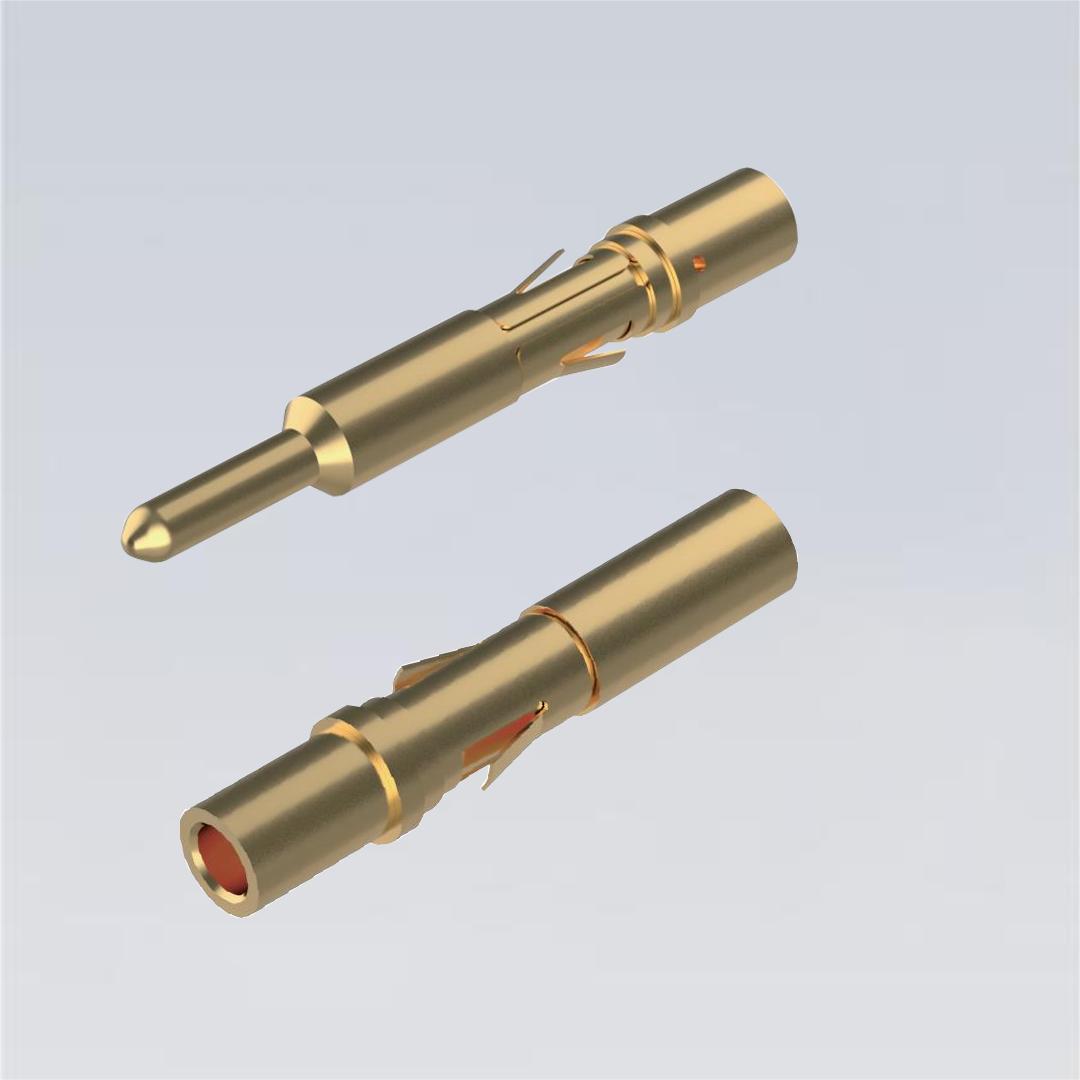

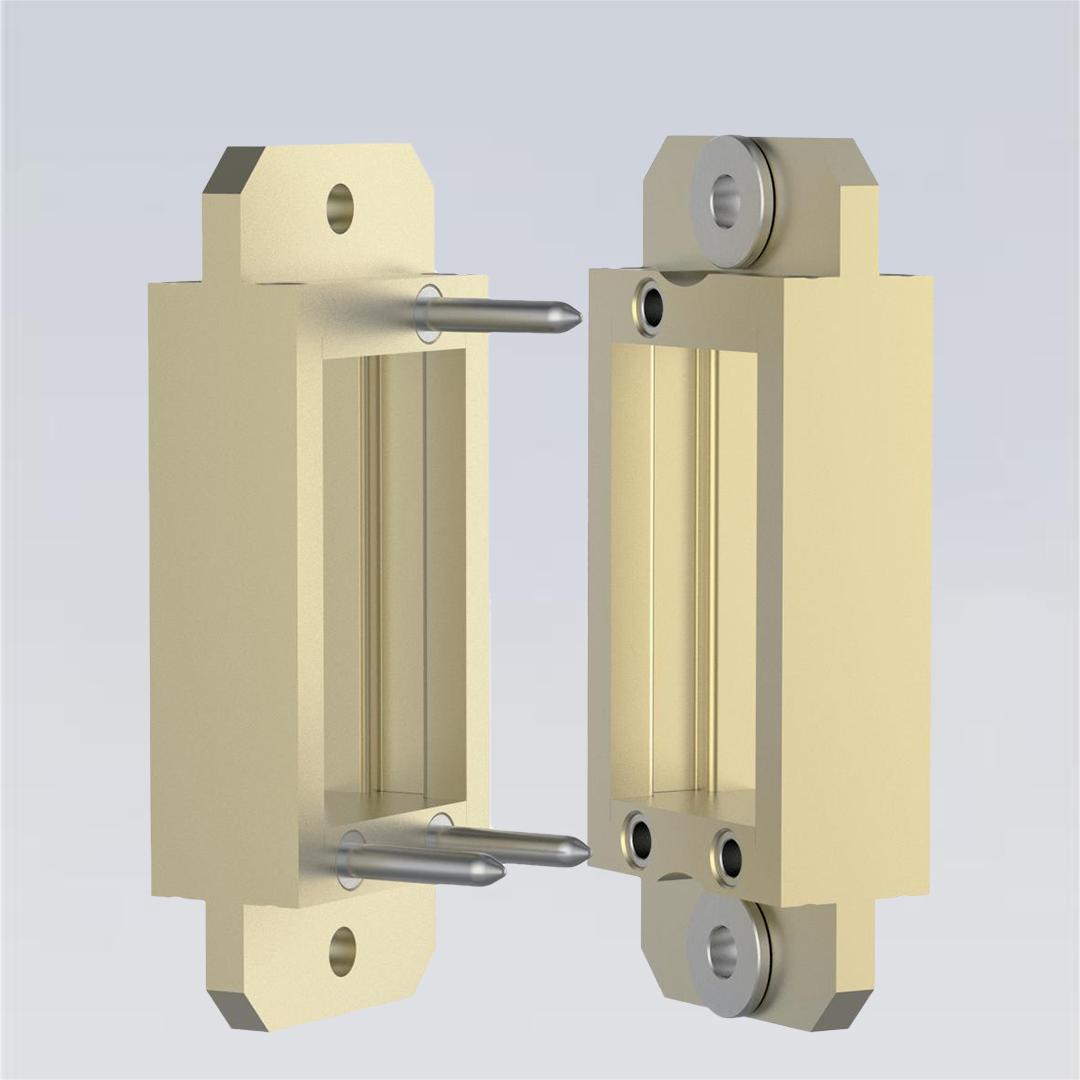

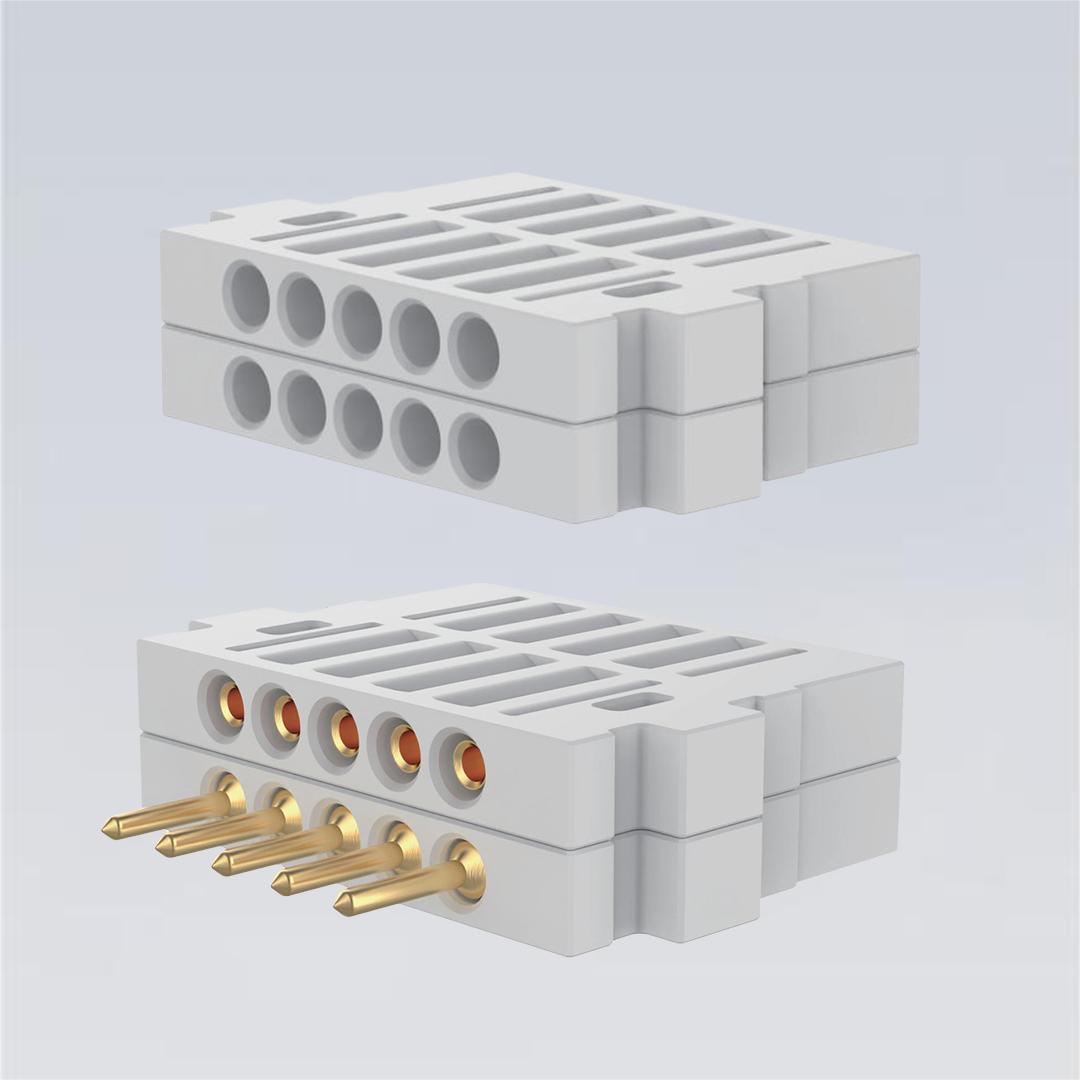

C9F框架： 鋁合金材質輕便耐磨，并具有一定的抗腐蝕性能，邊框為組合模式，公頭有插銷，母頭有定位孔，可以增加定位精度 | C9X子模塊： 塑料材質，用于固定插針和插孔，滿足柔性連接以及定位的需求，并有很好的絕緣性能，可以靈活組合出多種規格出來 | C9Z插針和C9K插孔： 金屬材質，表面經過鍍金或是鍍銀處理，具有很好的導電性能，超過10萬次的高插拔壽命是我們的關鍵述求。 |
How to Customize your C9M Modle?
|
|
|

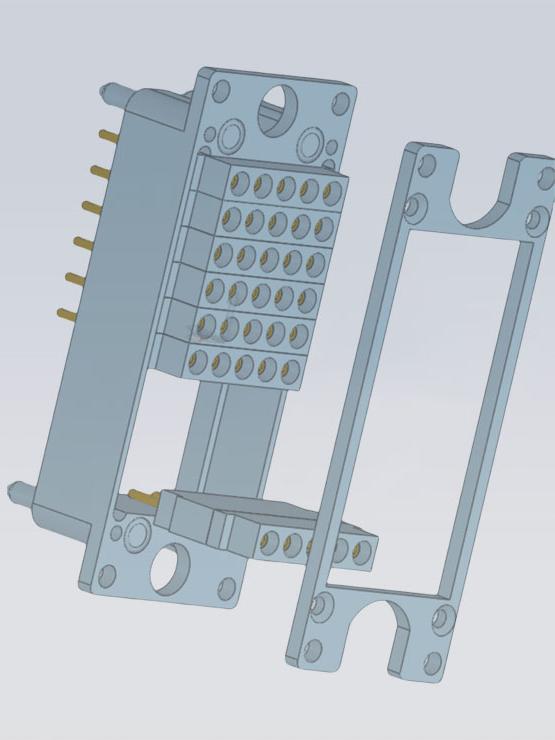

第一步： 先確定接頭及規格的需求，如額定電流、電接口類型、插針和插孔的數量等，且同一接口不同電流的需要分開 | 第二步： 根據電接口類型確定出C9X子模塊/C9Z插針/C9K插孔的規格及數量。 | 第三步： 根據模塊數量選擇對應的C9F邊框并根據電接口類型進行合理布局。 |
C9M信號針對接模塊通過組合可以滿足各種規格的應用場景，還可以根據客戶的需求提供定制化服務來滿足越來越多的類似需求，配合格雷希爾GripSeal的C9對接板、E系列電連接器/C系列自動公母頭一起使用，可以完成新能源汽車的EOL、DCR等綜合系統測試。
【相關產品】：C系列公母頭，G系列快速接頭，GT系列水管組件，E10X單芯高壓線，退針器，E10系列電連接器
【本文標簽】：格雷希爾，C9對接板，電驅動，電池包，自動公母接頭 快速接頭，C9M對接模塊，新能源汽車
