密封方式：內脹式
密封范圍：10mm~100mm
產品分類：直管密封測試接頭

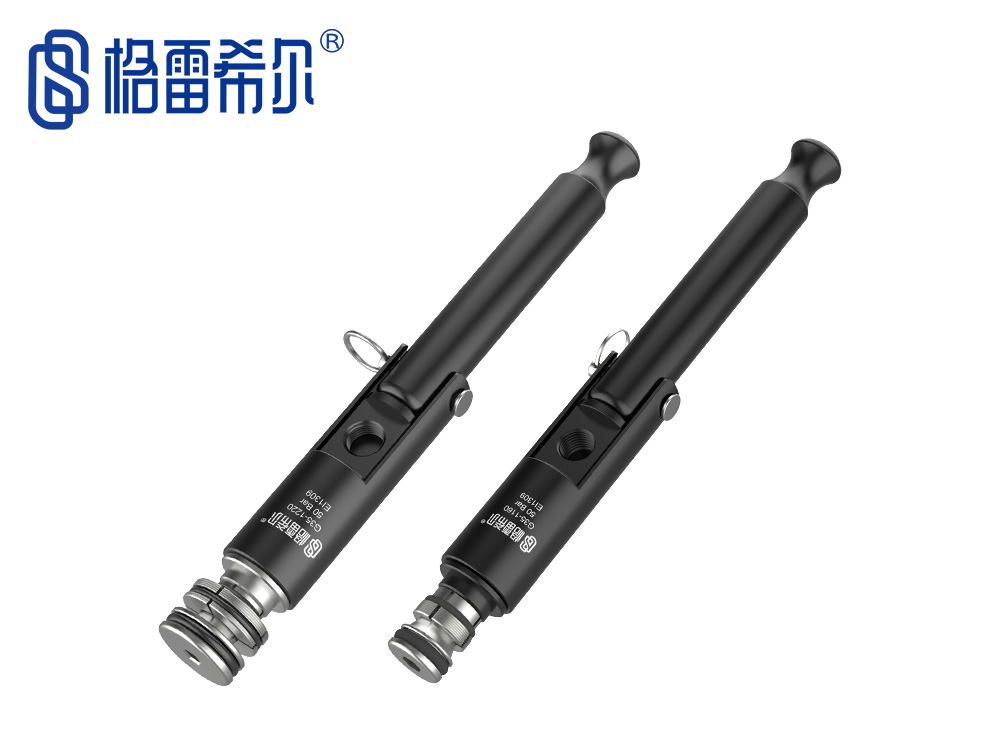

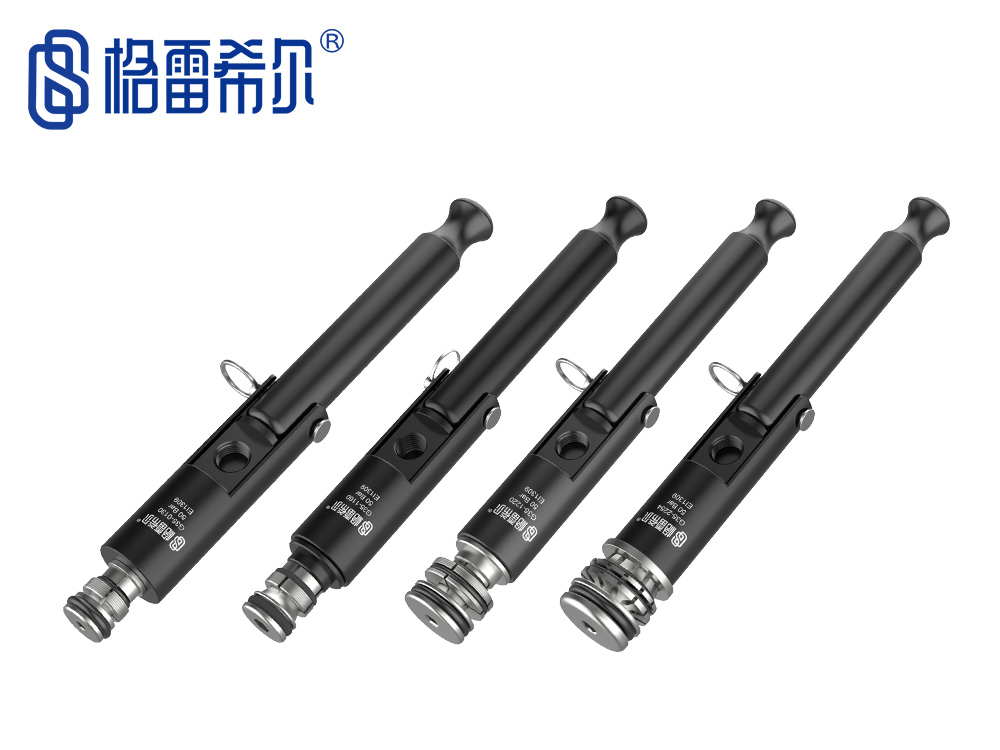

產品描述：G35系列密封測試接頭，是密封各類銅管、鋼管和鋁管的最佳內部密封方案，應用于制冷、新···

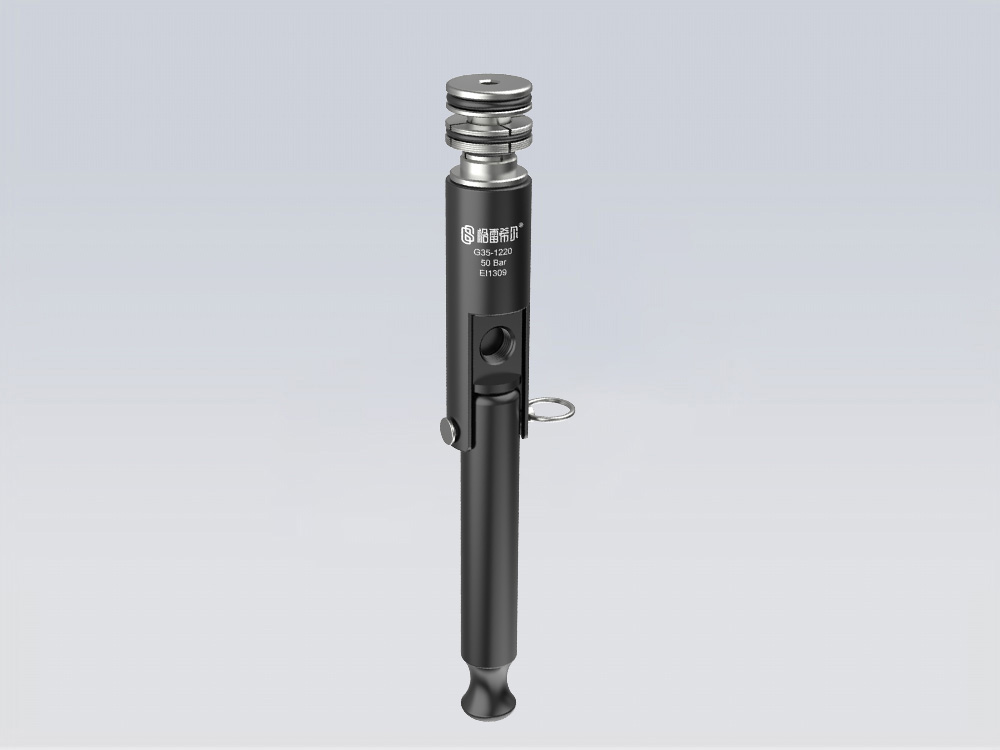

G35系列密封測試接頭是密封各類銅管、鋼管和鋁管的最佳內部密封方案，應用于制冷、新能源行業，如熱交換器、壓力容器、儀器、儀表、電機控制器冷卻板等。擁有十種以上標準型號，能滿足管件直徑 9.52mm-41.28mm范圍的密封,并可定制其它尺寸，尺寸可到100mm。
密封連接方案
Sealed Connection Scheme
|
|
& 自鎖式高壓內脹式密封連接，適用于高壓力工作環境 |
| & 改善工作效率，降低生產成本 | |
| & 密封可靠，使用壽命長 | |
| & 壓力輔助設計可以讓密封的力量隨著壓力的增加而增加 | |
| & 手柄驅動輕便快捷，減輕工作強度 | |
| & 有十種以上標準型號，并可提供定制服務定制其他尺寸 |
產品特點
Product Features
|
|
|
|
|
|
|

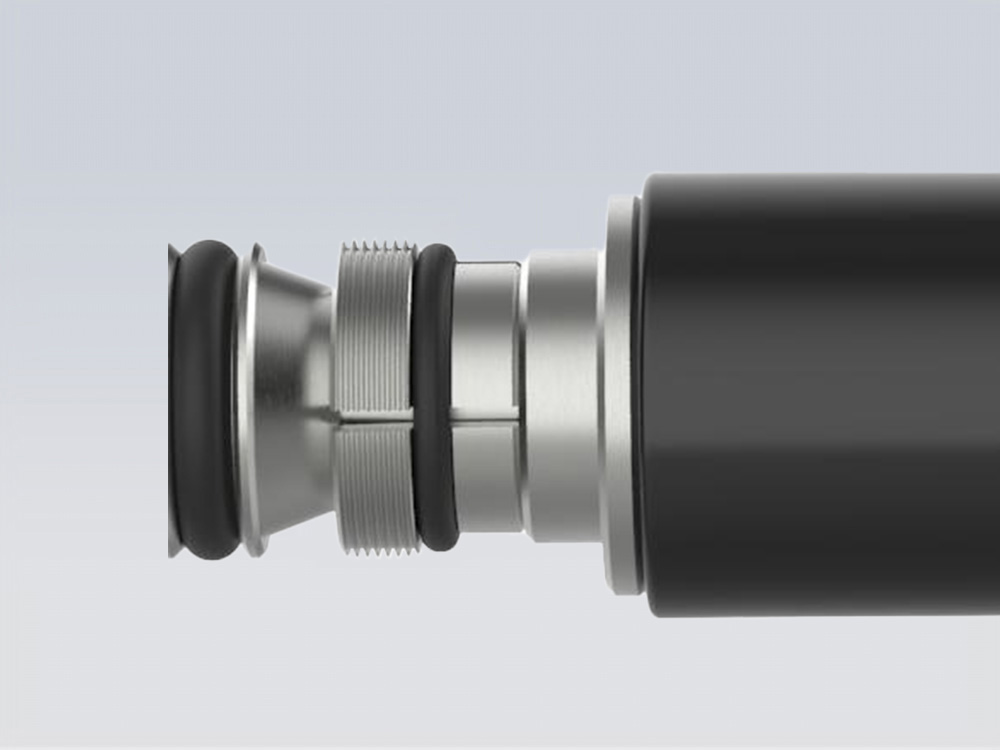

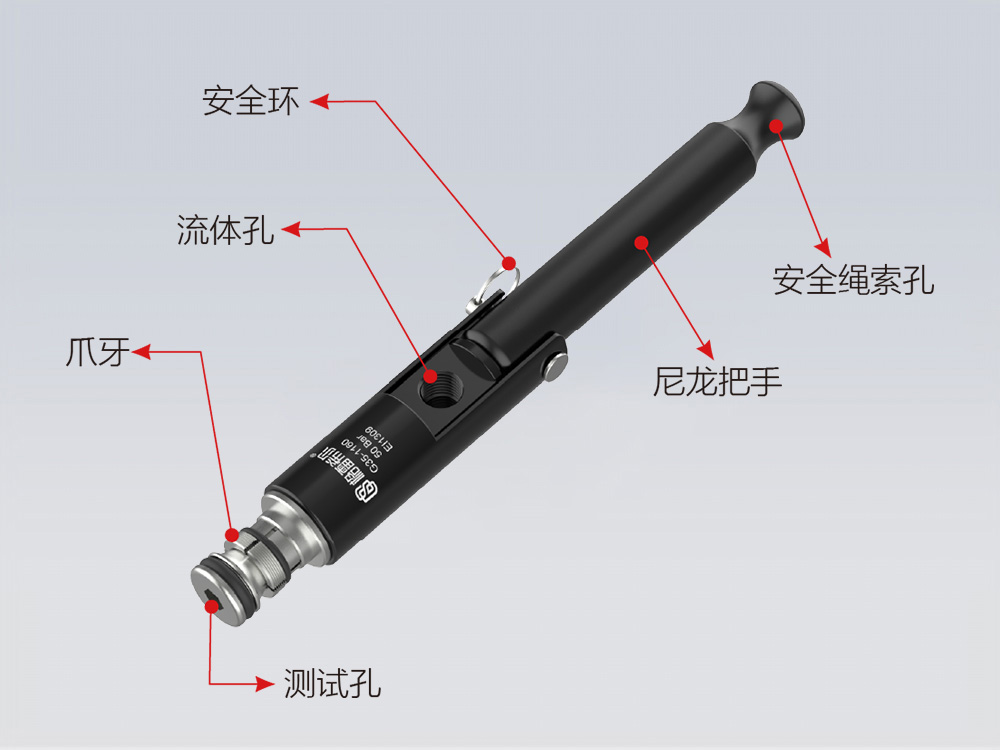

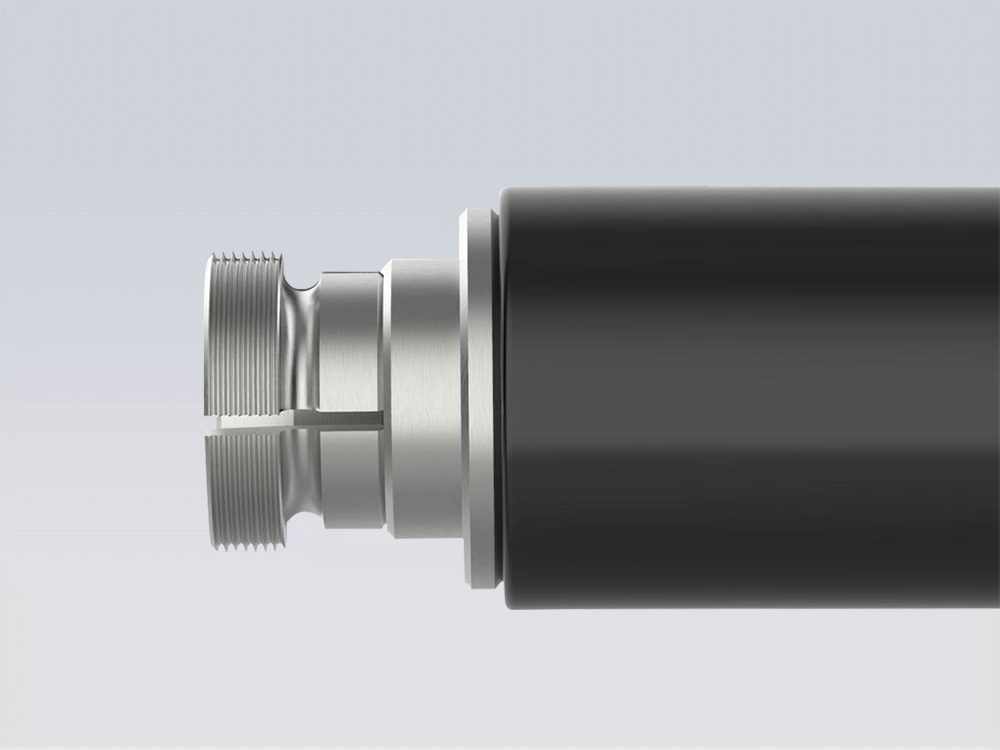

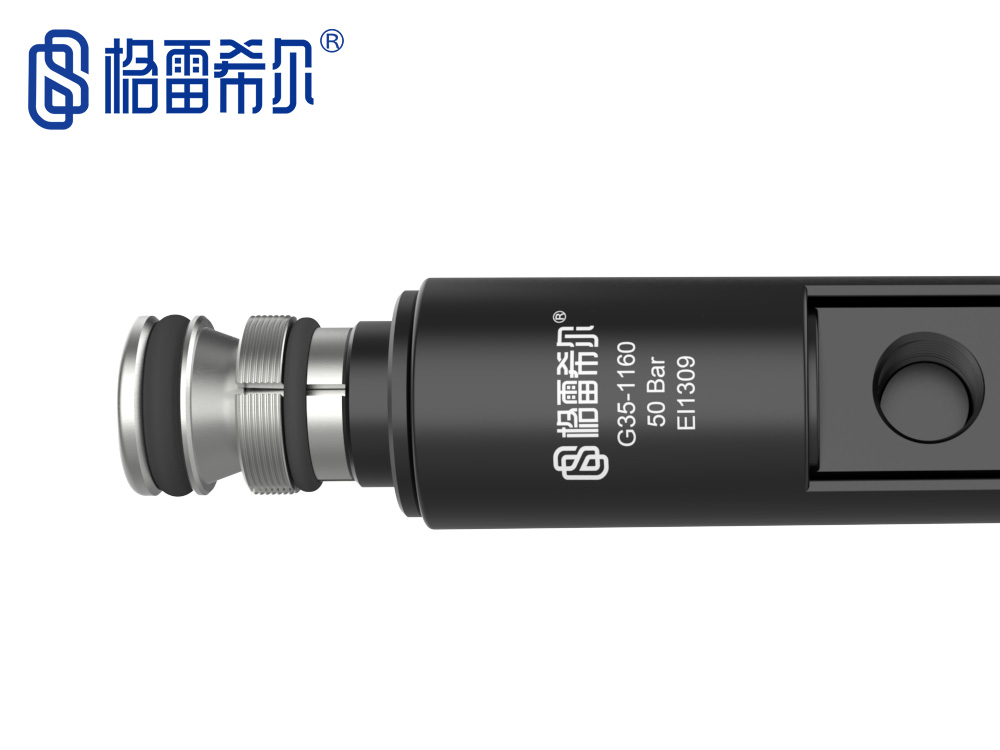

鎖緊爪牙： 高硬度鎖緊爪牙能夠牢牢的抓住管件內壁提高耐壓上限 |
橫紋特征： 鎖緊爪牙上的細小橫紋能夠增大受力面積，提供更鬧固的抓緊力 |
多點密封：
特殊的爪牙形狀，多點接觸提供更多抓緊力的同時減小內壁刮傷 |
航空鋁、尼龍把手：
體積小、重量輕，操作輕便，降低操作者的勞動強度 |

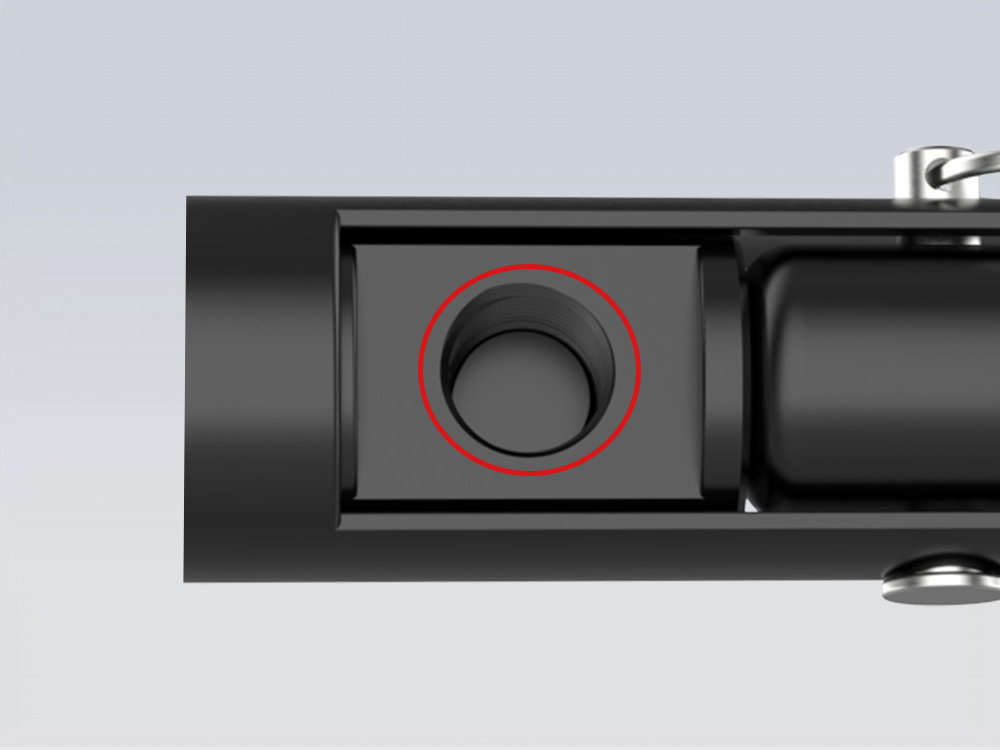

管螺紋流體孔： 符合國際標準，國內常用，相關配件易得 |
規格與參數
Specifications and Parameters
| & 操作壓力：從真空到50Bar到70Bar |
|
| & 密封范圍：10mm~100mm | |
| & 插入尺寸：12mm~23mm | |
| & 流量接口：G1/8螺紋孔或ZG1/8螺紋孔 | |
| & 主體材料：鋁合金、不銹鋼、尼龍 | |
| & 主密封圈：丁腈橡膠 | |
|
& 內密封圈：丁腈橡膠 |
|
| & 操作溫度：-20℃至120℃ |
操作方式
Operating Mode
|
|
|
|
|

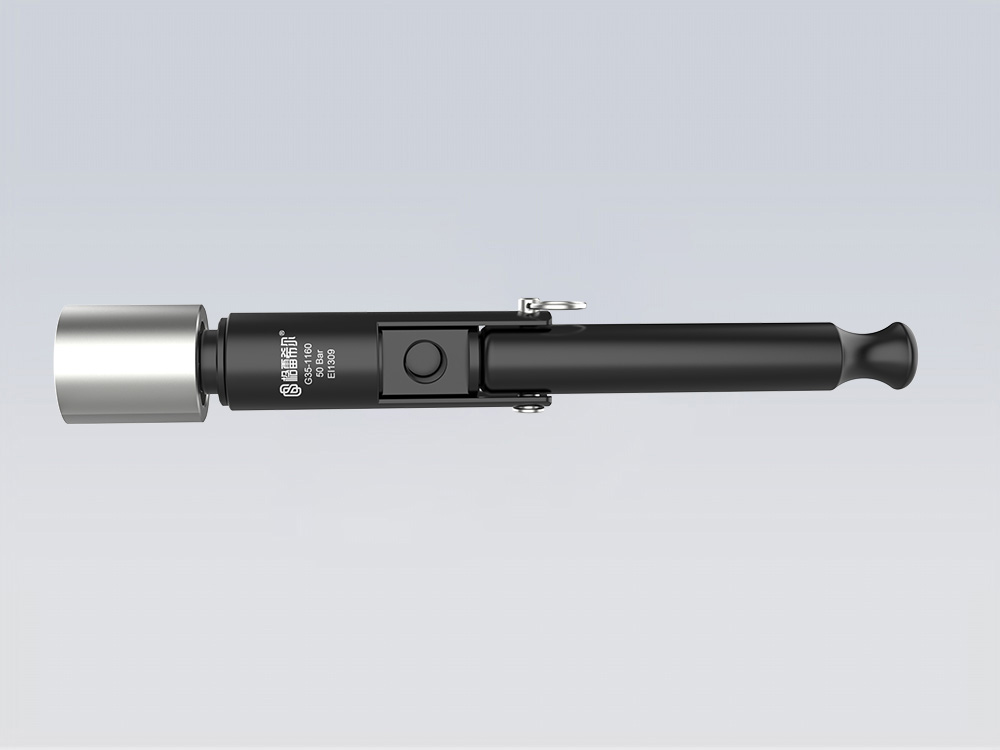

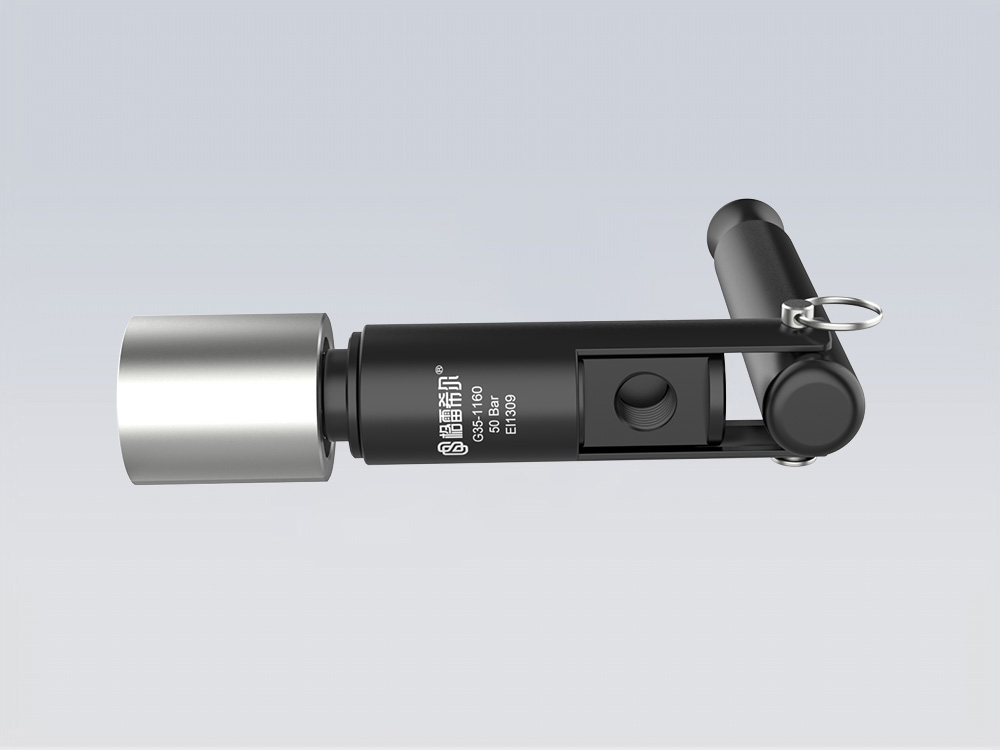

第一步： 將連接好流體孔的密封測試接頭對準管件內部 |

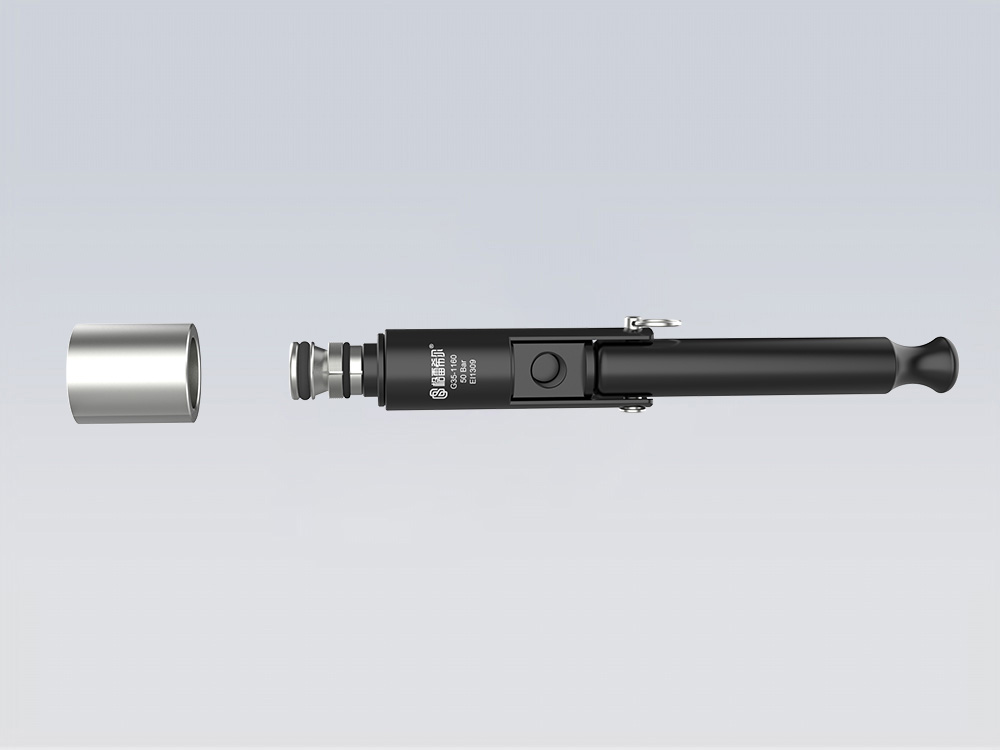

第二步： 將密封測試接頭插入管件內 |

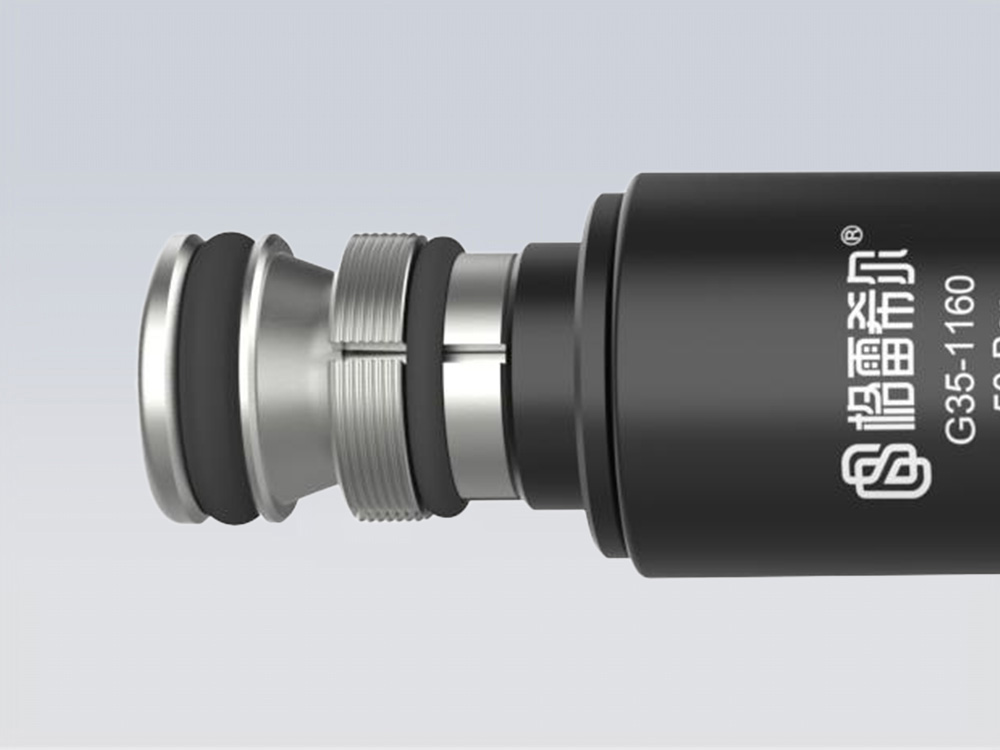

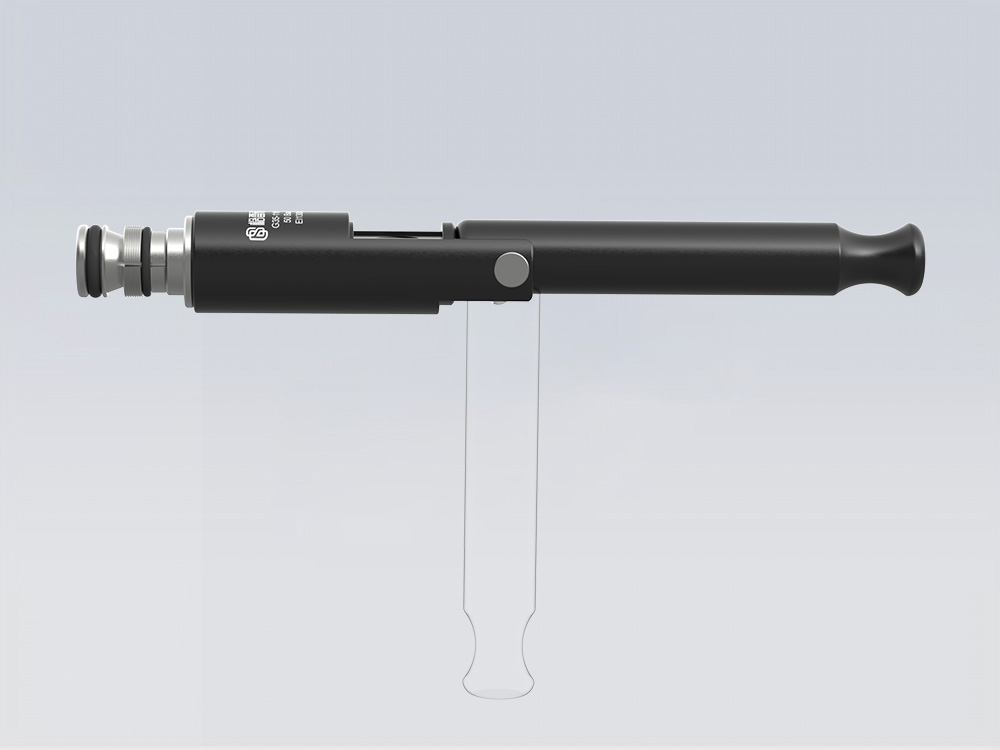

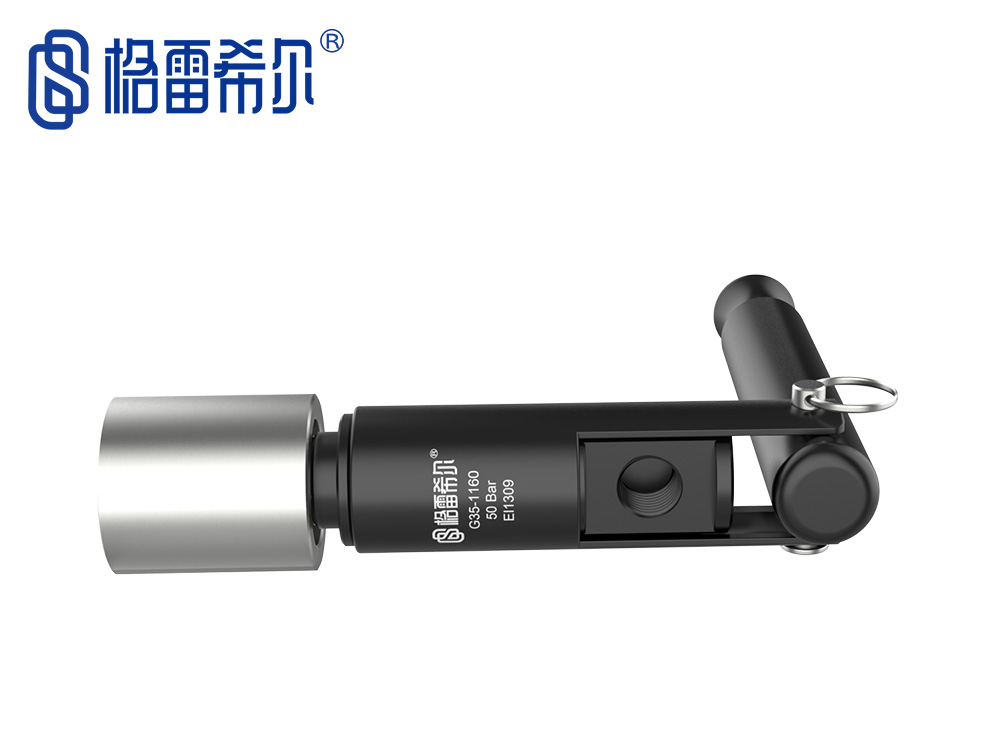

第三步： 扳動把手，此時測試管件被接頭爪牙鎖緊，完成密封連接 |
Application Cases
|
|
|
|

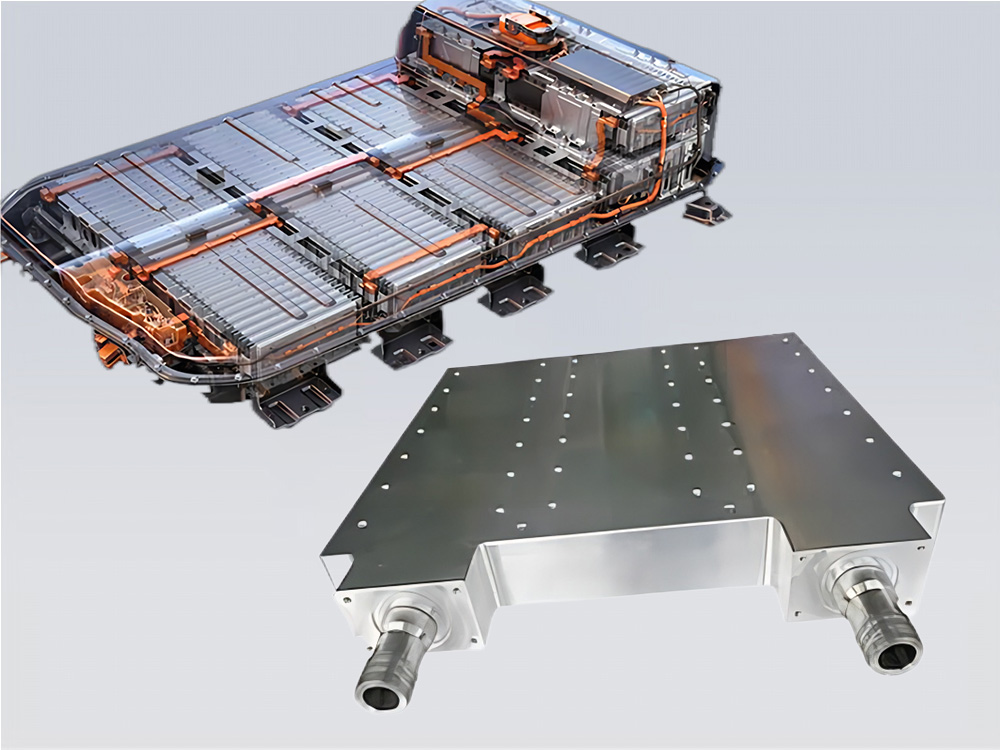

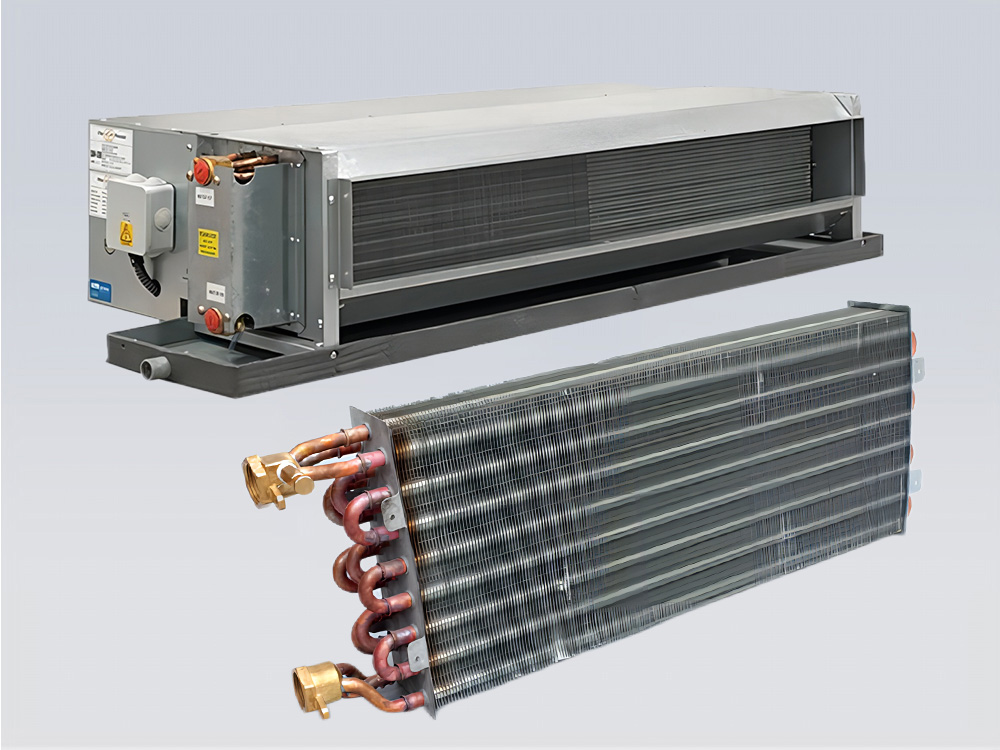

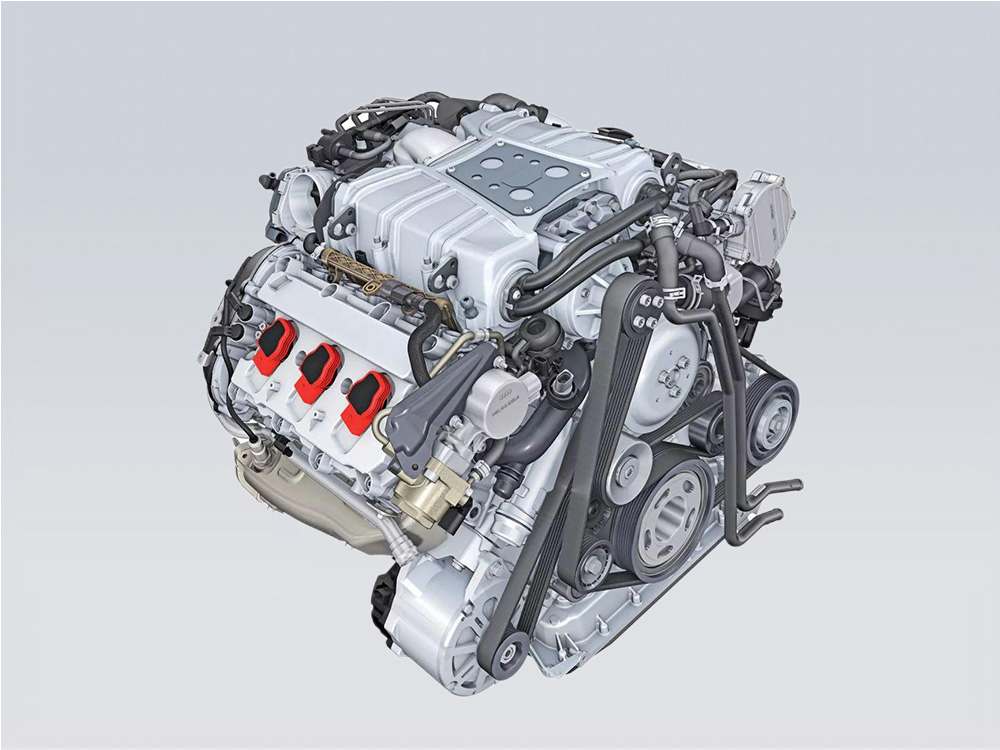

| 新能源電池水冷板測試 | 空調散熱器測試 | 發動機冷卻水道測試 |

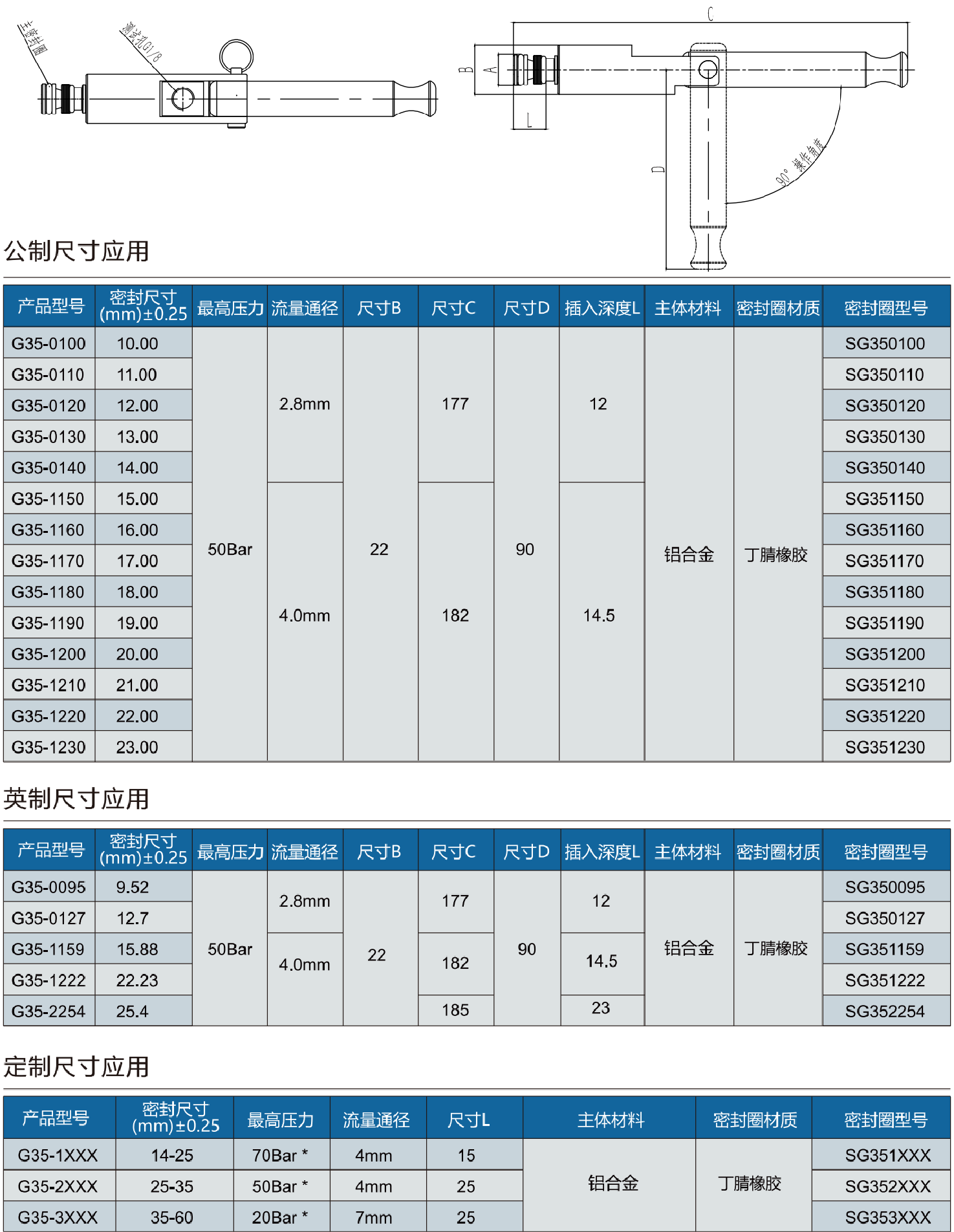

規格型號表
Specification and Model Table
格雷希爾GripSeal密封測試接頭的各系列產品，可為不同的管型、孔徑、接口、螺紋等提供密封方案，近千種標準型號有現貨供應，并擅長為各類異型管件提供定制方案，為客戶產品的密封測試、運轉測試等提供穩定、便捷的密封連接方法。深入合作的行業有新能源汽車、自動化集成商、制冷、家電、液壓閥門、儀器儀表、航空航天、醫療器械等8大行業。
