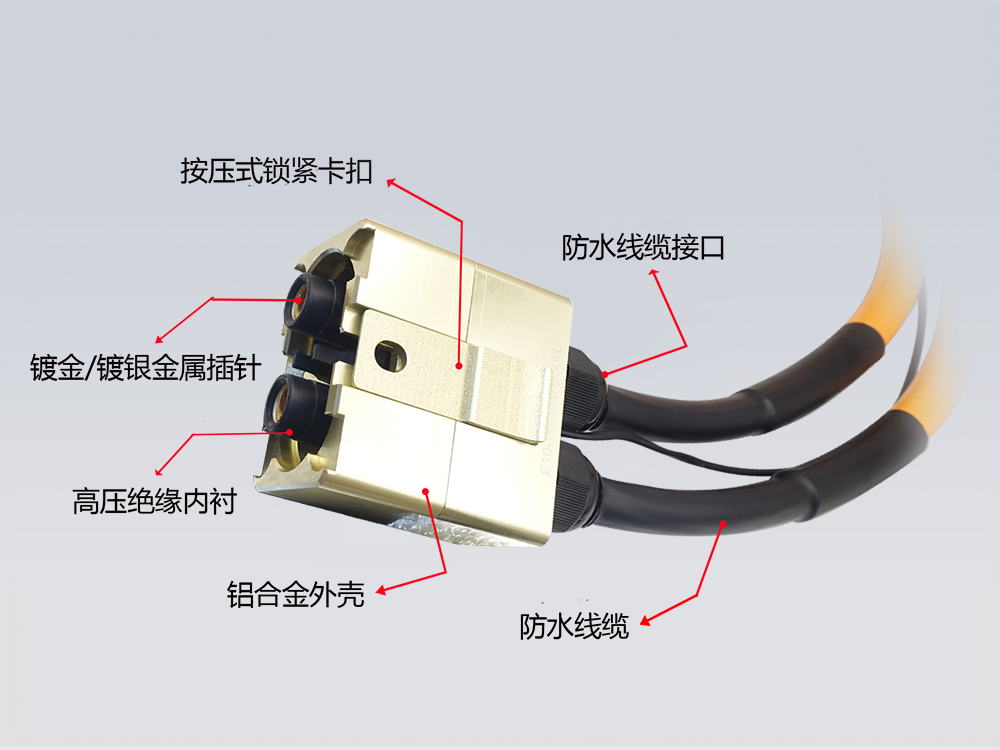

E10D系列驅動大電流連接器

密封方式：

密封范圍：參見選型表

產品分類：電連接器

產品描述：E10D系列驅動大電流連接器，接頭部分為插孔形狀，用于連接圓形插針接口，手動連接，可···

E10D系列驅動大電流連接器，接頭部分為插孔形狀，用于連接圓形插針接口，手動連接，可快速的對驅動接口進行電性能測試。根據不同規格的接口，可提供8mm，10mm，12mm，14mm的插針類型，滿足市面上大部分驅動電接口的應用。

密封連接方案

Sealed Connection Scheme

格雷希爾

技術規格選項表

Technical Specification Options Table

GripSeal

部分主體展示

Partial main display

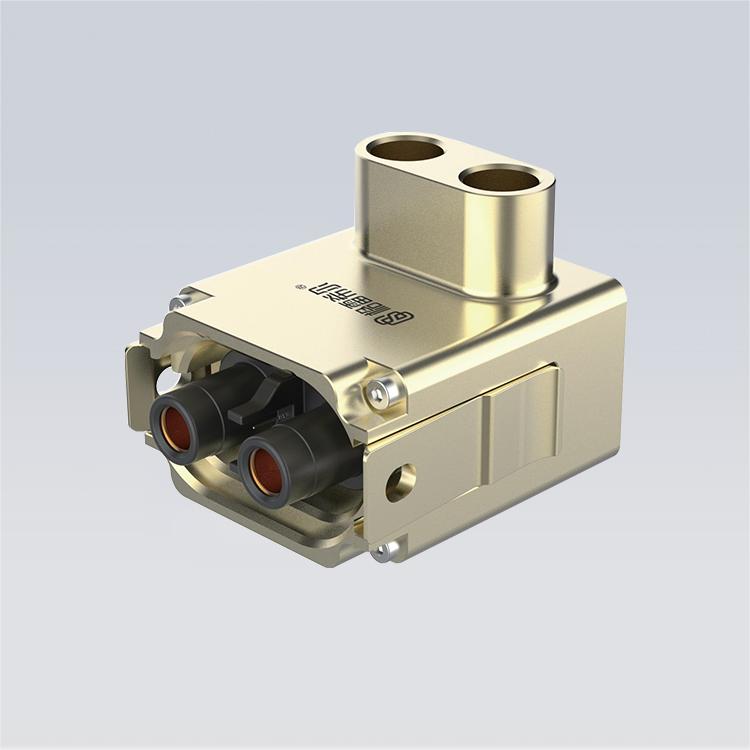

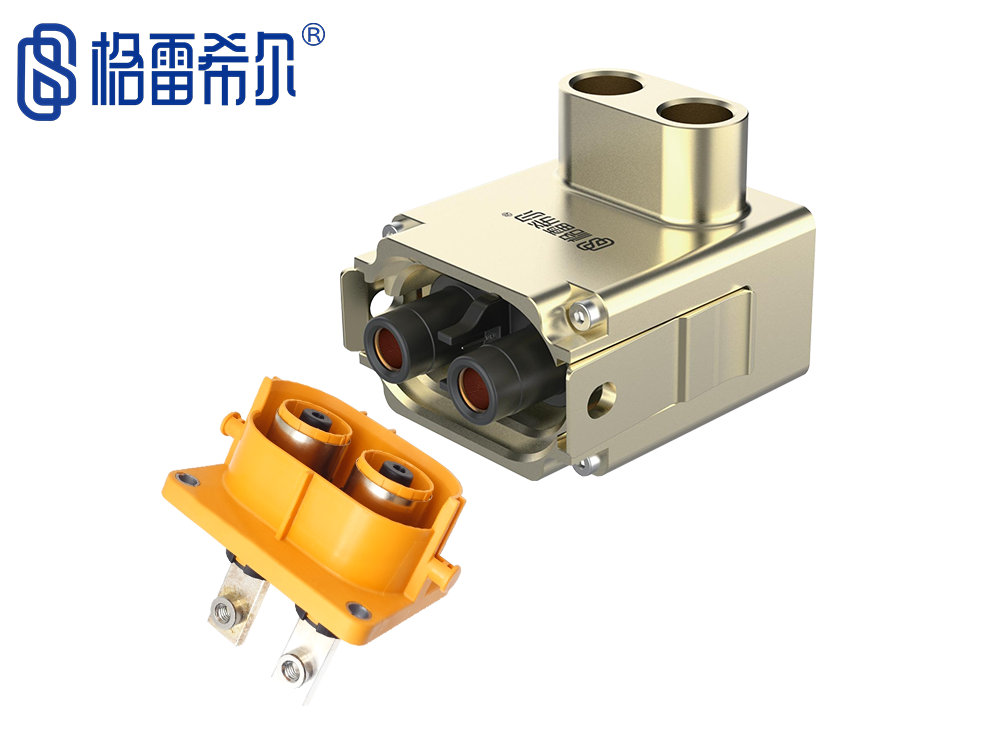

產品型號：E10D-02P120

產品規格：2芯12mm插孔

線纜方向：側面90度彎頭

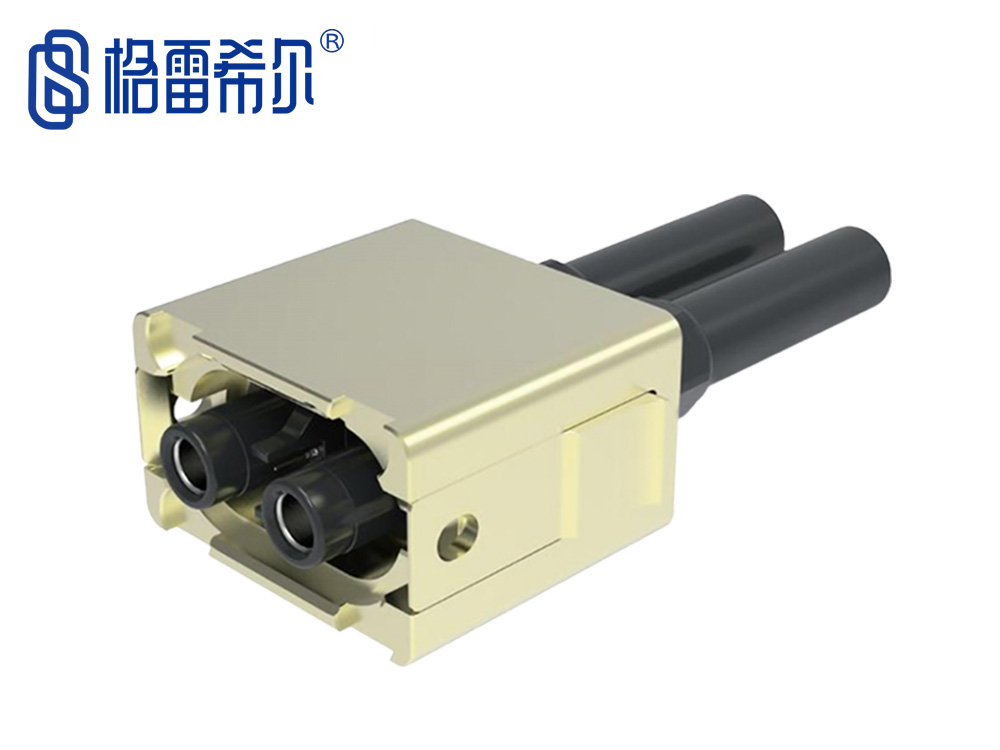

產品型號：E10D-02P100

產品規格：2芯10mm插孔

線纜方向：接頭尾部直通

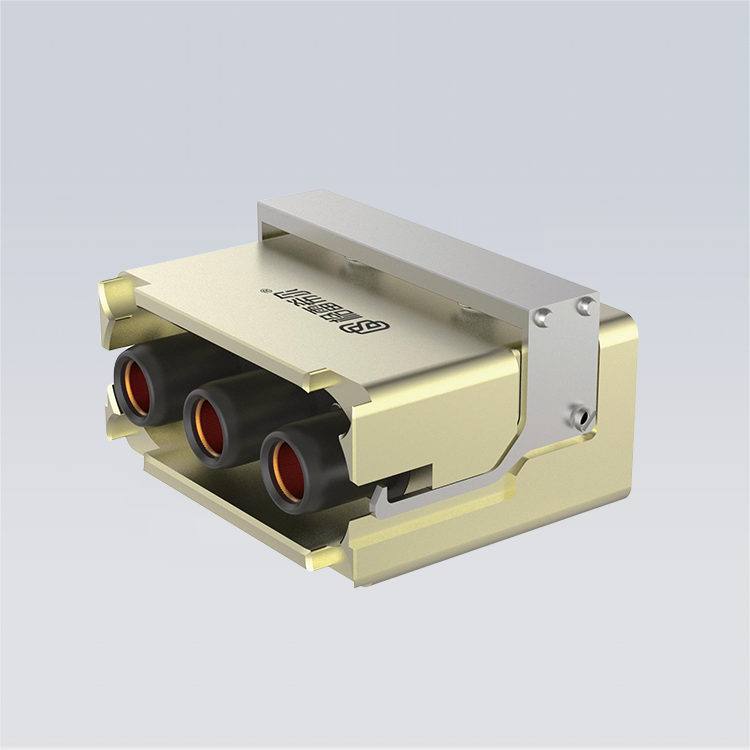

產品型號：E10D-03P120

產品規格：3芯12mm插孔

線纜方向：接頭尾部直通

規格型號表

Specification and Model Table

氣密性測試

產品型號	規格	觸點類型	額定電流	導線	E10編碼說明
E10D-02P080-L100	2芯8mm插孔/互鎖/1米	8mm插孔	150	1米X2	E10D-XXPDDD-LYYY E10D：產品系列 XX：插針數量 DDD：插針尺寸 yyy：線纜長度
E10D-02P100-L100	2芯10mm插孔/互鎖/1米	10mm插孔	240	1米X2
E10D-02P120-L100	2芯12mm插孔/互鎖/1米	12mm插孔	300	1米X2
E10D-02P140-L100	2芯14mm插孔/互鎖/1米	14mm插孔	350	1米X2
E10D-02P080	2芯8mm插孔/互鎖	8mm插孔	150	不含
E10D-02P100	2芯10mm插孔/互鎖	10mm插孔	240	不含
E10D-02P120	2芯12mm插孔/互鎖	12mm插孔	300	不含
E10D-02P140	2芯14mm插孔/互鎖	14mm插孔	350	不含
E10D-03P080-L100	3芯8mm插孔/互鎖/1米	8mm插孔	150	1米X3
E10D-03P100-L100	3芯10mm插孔/互鎖/1米	10mm插孔	240	1米X3
E10D-03P120-L100	3芯12mm插孔/互鎖/1米	12mm插孔	300	1米X3
E10D-03P140-L100	3芯14mm插孔/互鎖/1米	14mm插孔	350	1米X3
E10D-03P080	3芯8mm插孔/互鎖	8mm插孔	150	不含
E10D-03P100	3芯10mm插孔/互鎖	10mm插孔	240	不含
E10D-03P120	3芯12mm插孔/互鎖	12mm插孔	300	不含
E10D-03P140	3芯14mm插孔/互鎖	14mm插孔	350	不含

E10D系列是格雷希爾快速密封連接器精心研發的電測試連接器，具有10萬次的高插拔壽命，可以一秒連接瞬時測試；且堅固耐用，維護成本低，使用壽命長，對比一些汽車專用連接器，E10D系列更具有性價比。

【相關產品】：E10T系列，E10JP系列，E10DZ系列，E10U系列

【本文標簽】：格雷希爾，GripSeal，電測試連接器，快速密封連接器
