密封方式：
密封范圍：參見選型表
產品分類：電連接器
產品描述：E10JP系列電測試連接器，用于片狀大電流接口電性能測試，手動連接，簡單易用；可以滿足···
E10JP系列電測試連接器，是專為連接片狀大電流接口而設計的，對比一些廠商用原裝汽車連接器來做電測試連接，一般只能承受50-500次的連接，而E10JP系列電測試連接器，專為高插拔壽命而設計，手動連接，非常易用，可以滿足高頻率、長壽命、大電流的測試工況，大大減少托盤連接的故障率，讓生產順暢進行。
密封連接方案
Sealed Connection Scheme
 | * 10萬次高插拔壽命 |
| * 提供定制化服務 | |
| * 手動連接，簡單易用 | |
| * 適用于片狀電極的電性能測試 | |
| * 性能穩定，保證測試結果的正確性 |
技術規格選項表
Technical Specification Options Table
| 規格項目 | 默認 | 可選 | 備注 |
| 線纜類型 | EV單線纜（非屏蔽） | EVP單線纜（屏蔽） | 1500V耐壓 |
| 絕緣耐壓測試 | 否 | 10KV耐壓線纜 | 小線徑 |
| 高壓互鎖 | 引出 | 不引出 | |
| 線纜方向 | 直通 | 90°彎頭 | 彎頭要指定方向 |
安裝方式 | 手動 | ||
| 線纜末端 | 裸線 | 銅鼻子 | 其他類型可定制 |
| 大電流快插 | |||
| 耐壓十字插 | 針對絕緣耐壓 | ||
| 耐壓三角插 | 針對絕緣耐壓 | ||
| 客戶電接口類型 | 連接片狀電極 | ||
| 傳感器 | 無 | 溫度傳感器 | |
| 開關針到位傳感器 |
部分主體展示
Partial main display
 |  |

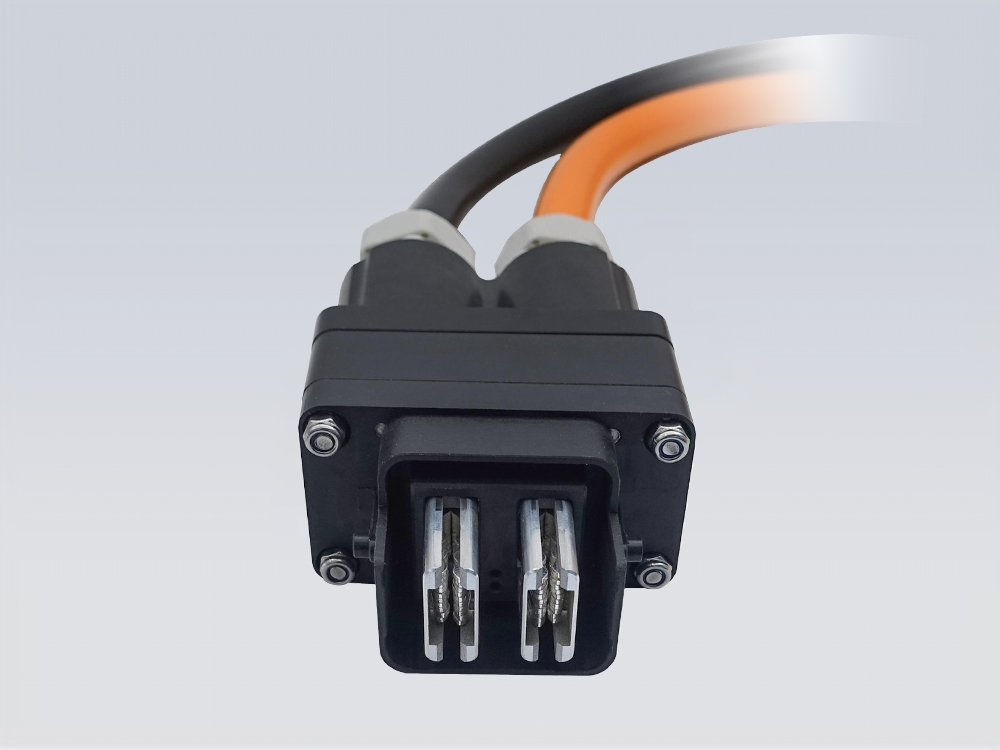

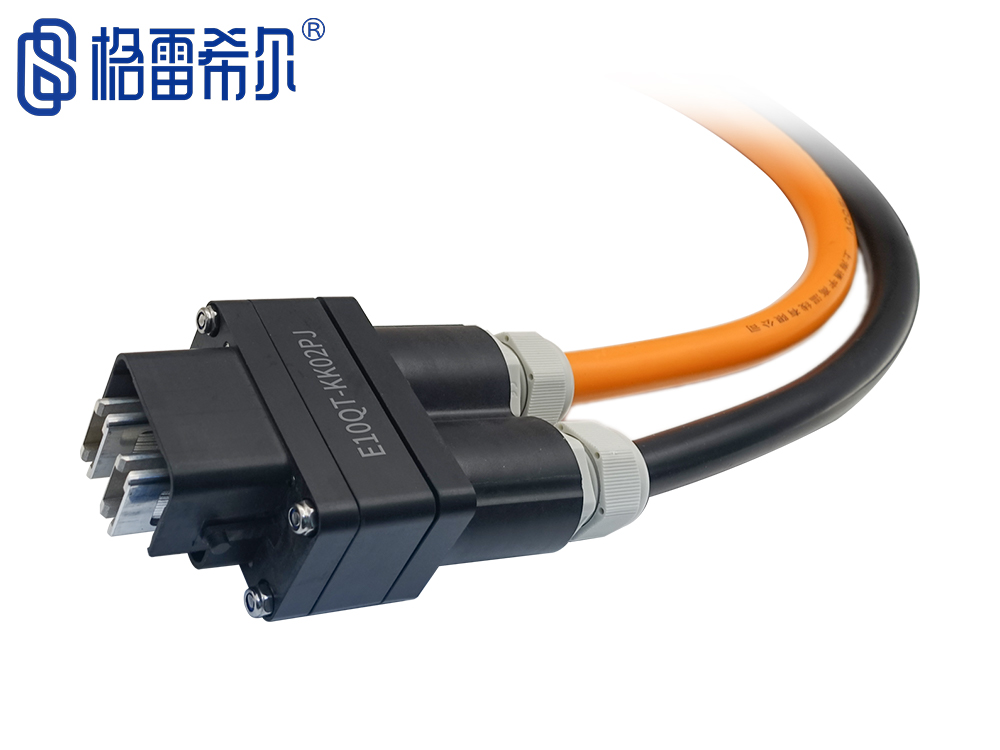

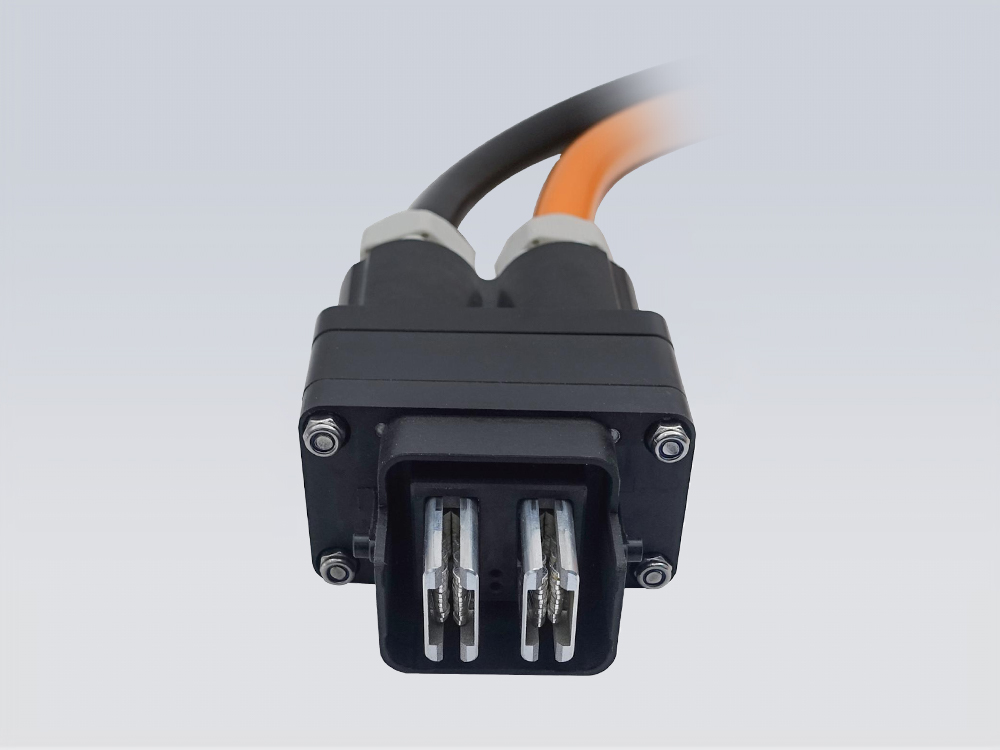

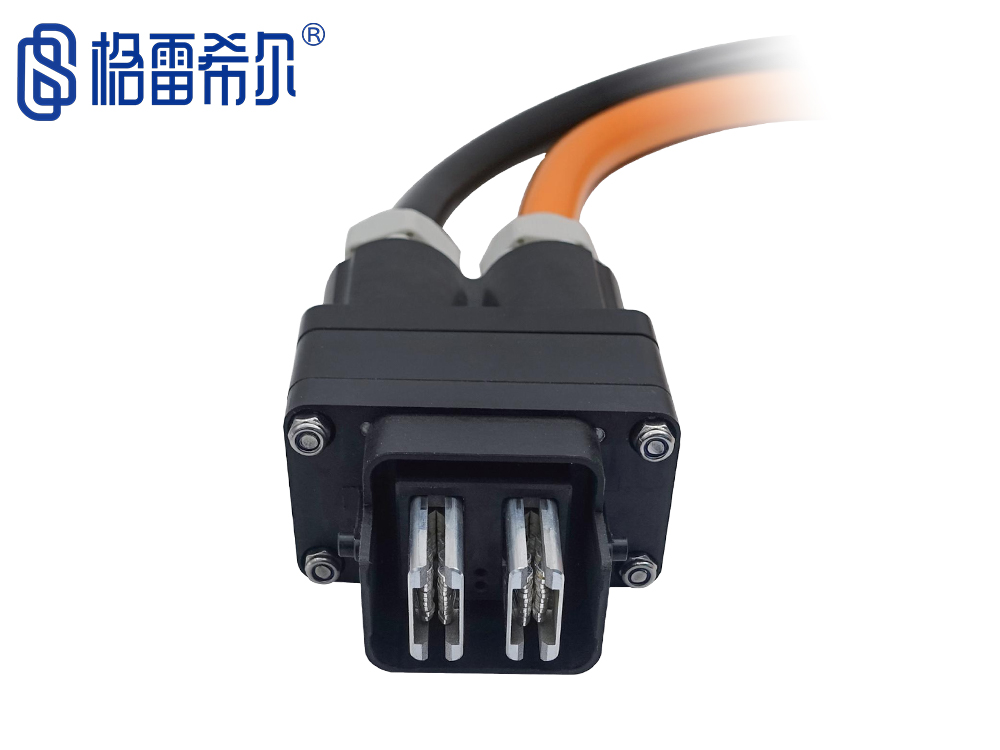

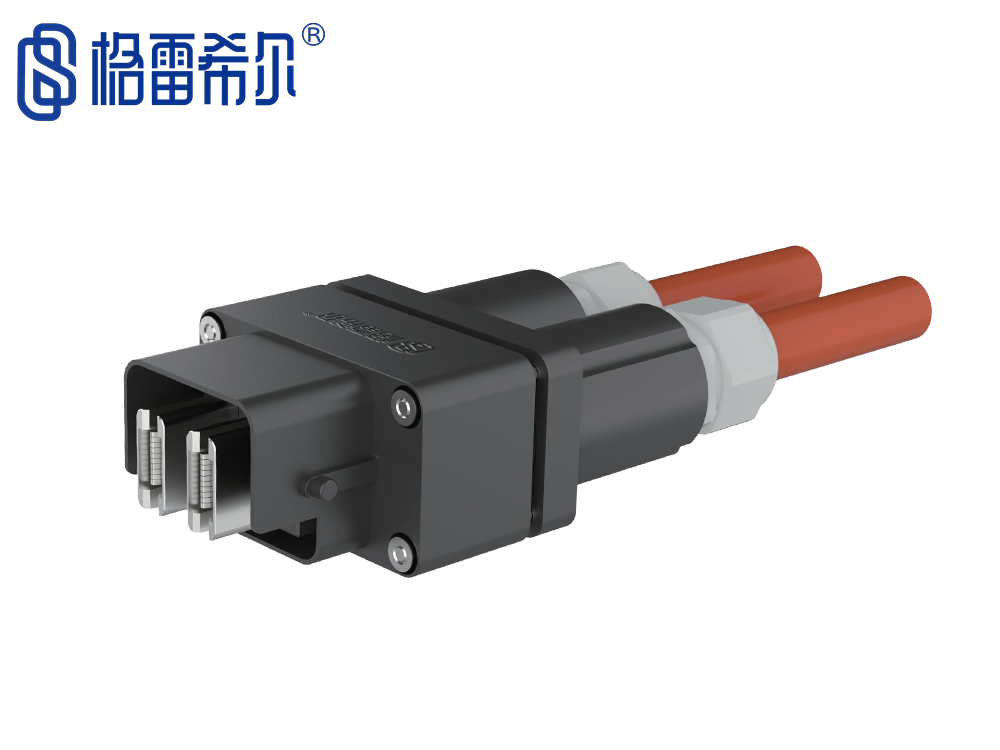

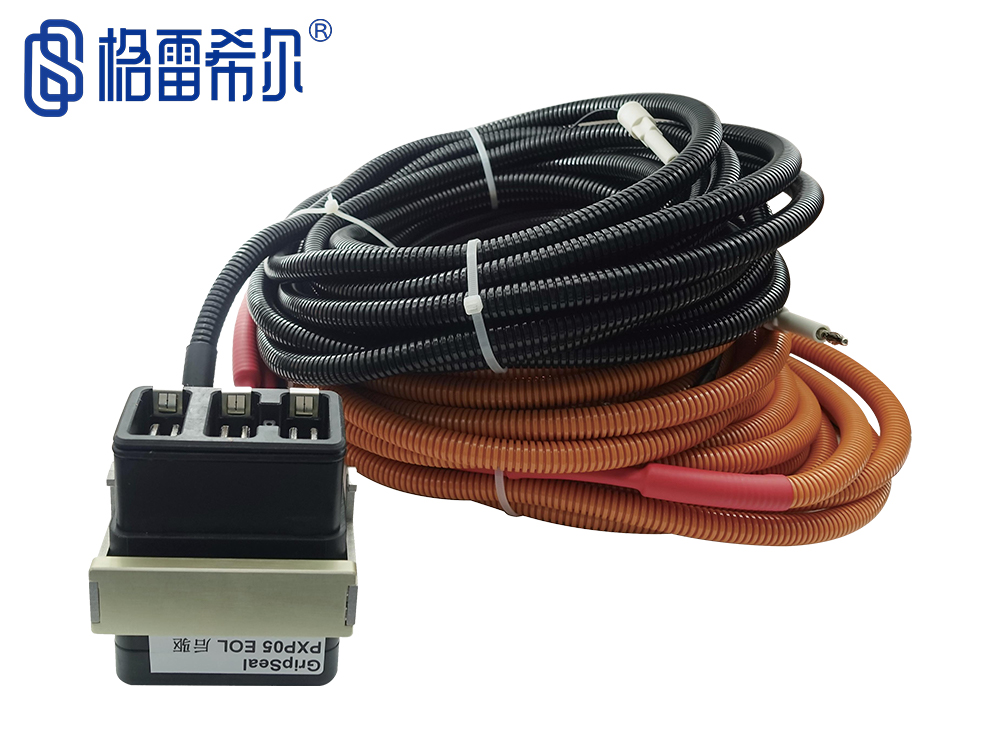

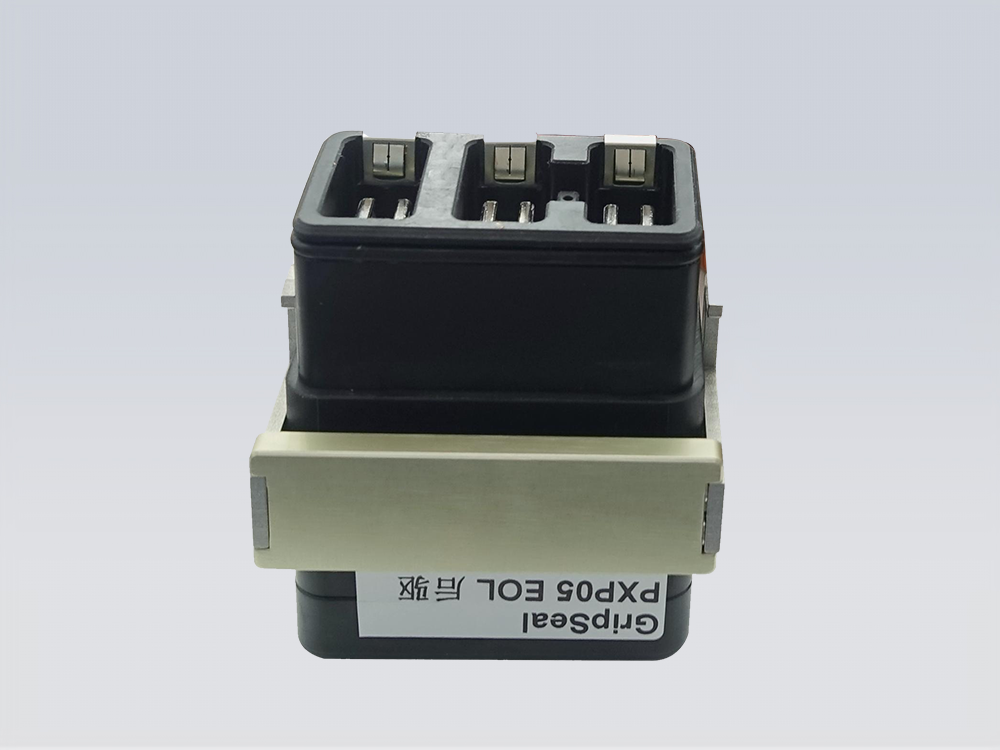

產品型號：E10JP-03P240 產品規格：3芯夾片/240A 線纜方向：側面90度彎頭 | 產品型號：E10JP-02P350 產品規格：2芯夾片/350A 線纜方向：接頭尾部直通 |
規格型號表
Specification and Model Table
| 產品型號 | 規格 | 觸點類型 | 額定電流 | 導線 | 編碼說明 |
| E10JP-02P040-L100 | 2芯夾片/40A/1米 | 夾片針 | 40 | 1米X2 | E10JP-XXPDDD-LYYY E10D：產品系列 XX：插針數量 DDD：額定頂流 yyy：線纜長度 |
| E10JP-04P040-L100 | 4芯夾片/40A/1米 | 夾片針 | 40 | 1米X4 | |
| E10JP-02P080-L100 | 2芯夾片/80A/1米 | 夾片針 | 80 | 1米X2 | |
| E10JP-04P080-L100 | 4芯夾片/80A/1米 | 夾片針 | 80 | 1米X4 | |
| E10JP-02P240-L100 | 2芯夾片/240A/1米 | 夾片 | 240 | 1米X2 | |
| E10JP-03P240-L100 | 2芯夾片/240A/1米 | 夾片 | 240 | 1米X3 | |
| E10JP-02P350-L100 | 2芯夾片/350A/1米 | 夾片 | 350 | 1米X2 | |
| E10JP-03P350-L100 | 3芯夾片/350A/1米 | 夾片 | 350 | 1米X3 | |
| E10JP-02P040 | 2芯夾片/40A | 夾片針 | 40 | 不含 | |
| E10JP-04P040 | 4芯夾片/40A | 夾片針 | 40 | 不含 | |
| E10JP-02P080 | 2芯夾片/80A | 夾片針 | 80 | 不含 | |
| E10JP-04P080 | 4芯夾片/80A | 夾片針 | 80 | 不含 | |
| 10JP-02P240 | 2芯夾片/240A | 夾片 | 240 | 不含 | |
| E10JP-03P240 | 3芯夾片/240A | 夾片 | 240 | 不含 | |
| E10JP-02P350 | 2芯夾片/350A | 夾片 | 350 | 不含 | |
| E10JP-03P350 | 3芯夾片/350A | 夾片 | 350 | 不含 |
E10JP系列電測試連接器，采用高強度銅片狀電極設計，并作鍍層處理，增加電極的耐磨特性，滿足長壽命需求。在40-80A的中等電流夾片會采用E10JP夾片探針機構，針對150-400A的較大電流，采用格雷希爾GripSeal不銹鋼快速接頭廠家研發的自適應夾片設計機構，具有高得多的測試壽命。
